Renault Laguna 2: Gdzie jest UCH? Lokalizacja i naprawa zamka

W tym artykule dowiesz się, gdzie dokładnie znajduje się moduł UCH (Unité Centrale Habitacle) w Twoim Renault Laguna 2, który odpowiada za centralny zamek i wiele innych funkcji. Poznaj objawy jego awarii, dowiedz się, jak go zlokalizować, i co zrobić, aby przywrócić sprawność zamka w Twoim samochodzie.

Zacznijmy od sedna sprawy. Jeśli masz problem z centralnym zamkiem w swojej Lagunie 2, bardzo prawdopodobne, że winowajcą jest moduł UCH, czyli Unité Centrale Habitacle. To nie jest po prostu "sterownik centralnego zamka" w tradycyjnym rozumieniu. UCH to prawdziwe centrum dowodzenia komfortem w Twoim samochodzie. Odpowiada za mnóstwo funkcji: od oświetlenia wnętrza, przez wycieraczki, aż po immobilizer i oczywiście, centralny zamek. Znajdziesz go w kabinie pasażerskiej, po lewej stronie, w okolicy skrzynki z bezpiecznikami, bezpośrednio pod dolną częścią deski rozdzielczej, w miejscu, gdzie zazwyczaj trzymasz lewą nogę podczas jazdy.

Zanim jednak rzucisz się w wir demontażu, warto zrozumieć, że choć moduł UCH jest częstym źródłem problemów z centralnym zamkiem, to nie zawsze jest jedyną przyczyną. Czasami usterka leży gdzie indziej, na przykład w uszkodzonych kablach, mikrostykach w zamkach drzwi czy nawet w samej karcie startowej. W kolejnych sekcjach omówię te alternatywne scenariusze, ale najpierw skupmy się na tym, jak dotrzeć do samego UCH.

Krok po kroku: Jak znaleźć i dostać się do sterownika centralnego zamka (modułu UCH)

Dostęp do modułu UCH wymaga nieco cierpliwości i podstawowych narzędzi, ale z moimi wskazówkami z pewnością sobie poradzisz. Pamiętaj, aby działać ostrożnie, aby nie uszkodzić plastikowych elementów deski rozdzielczej.

Potrzebne narzędzia i przygotowanie co musisz mieć pod ręką?

• Zestaw śrubokrętów Torx (najczęściej T20, T25).
• Płaski śrubokręt lub plastikowe łopatki do podważania (aby nie porysować plastików).
• Latarka (przydatna do oświetlenia trudno dostępnych miejsc).
• Pojemnik na śrubki i spinki (żeby niczego nie zgubić).
• Czysta szmatka (do ewentualnego przetarcia elementów).

Demontaż osłon pod kierownicą dokładna instrukcja

1. Odłącz akumulator: To absolutna podstawa bezpieczeństwa przy pracy z elektroniką samochodową. Zawsze odłączaj klemę ujemną akumulatora przed rozpoczęciem prac.
2. Zdemontuj osłonę bezpieczników: Po lewej stronie deski rozdzielczej, na jej boku, znajdziesz małą plastikową osłonę. Podważ ją delikatnie i zdejmij, aby odsłonić boczną część deski.
3. Odkręć śruby mocujące dolną osłonę: Zazwyczaj są to dwie lub trzy śruby Torx, które mocują dolną część deski rozdzielczej (tę, która znajduje się pod kierownicą i nad nogami kierowcy). Poszukaj ich na dole osłony oraz po bokach, tam gdzie zdemontowałeś osłonę bezpieczników.
4. Odłącz wtyczki: Po odkręceniu śrub, delikatnie pociągnij dolną osłonę. Zauważysz, że są do niej podłączone różne wtyczki (np. od gniazda diagnostycznego OBD, regulacji świateł, czy przycisku ESP). Ostrożnie odepnij wszystkie wtyczki, wciskając blokady.
5. Zdejmij dolną osłonę: Gdy wszystkie wtyczki zostaną odpięte, możesz całkowicie zdjąć dolną część deski rozdzielczej, uzyskując pełny dostęp do przestrzeni pod kierownicą.

Identyfikacja modułu UCH jak go rozpoznać wśród innych komponentów?

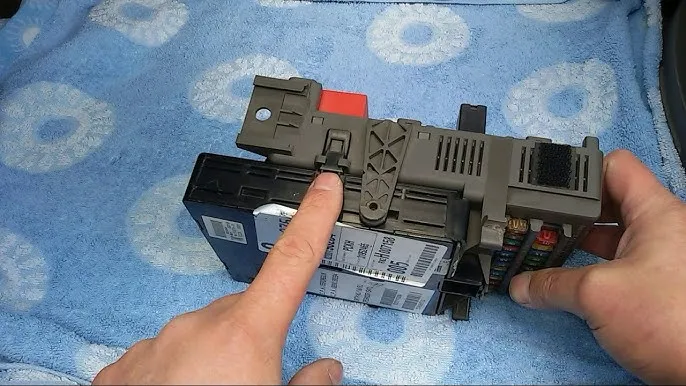

Po zdemontowaniu osłon, Twoim oczom ukaże się plątanina kabli i kilka elektronicznych modułów. Moduł UCH jest stosunkowo dużą jednostką, zazwyczaj w czarnej lub szarej obudowie, z wieloma, grubymi wiązkami przewodów podłączonymi do niego. Znajduje się on zazwyczaj nieco głębiej i wyżej niż sama skrzynka bezpieczników, często przykręcony do metalowej konstrukcji. Nie pomyl go z mniejszymi przekaźnikami czy innymi sterownikami UCH jest wyraźnie większy i ma znacznie więcej złączy.

Moduł UCH czy coś innego? Rozpoznaj objawy awarii centralnego zamka

Zanim podejmiesz decyzję o naprawie lub wymianie modułu UCH, kluczowe jest upewnienie się, że to właśnie on jest źródłem problemu. W Lagunie 2 centralny zamek bywa kapryśny, a objawy awarii UCH często pokrywają się z innymi usterkami. Przyjrzyjmy się typowym symptomom.

Kiedy zamek żyje własnym życiem typowe symptomy uszkodzenia sterownika

Jeśli zauważasz którykolwiek z poniższych objawów, istnieje duże prawdopodobieństwo, że moduł UCH wymaga uwagi:

• Centralny zamek nie reaguje na przyciski na karcie (pilocie) to jeden z najczęstszych sygnałów.
• Zamek działa w sposób losowy sam się zamyka lub otwiera, bez Twojej ingerencji. To potrafi być frustrujące i niebezpieczne.
• Działają tylko niektóre drzwi lub tylko zamek w klapie bagażnika na przykład zamykają się tylko drzwi kierowcy, a reszta pozostaje otwarta.
• Problemy z automatycznym ryglowaniem drzwi po ruszeniu Laguna 2 ma funkcję automatycznego zamykania drzwi po przekroczeniu pewnej prędkości. Jeśli to nie działa, UCH może być winne.
• Brak reakcji na przycisk zamykania/otwierania wewnątrz pojazdu jeśli przycisk na desce rozdzielczej również nie działa, to mocny sygnał wskazujący na UCH.

Sprawdź to, zanim zdecydujesz się na wymianę inne możliwe przyczyny problemów

W mojej praktyce często spotykałem się z sytuacjami, gdy objawy sugerowały UCH, a problem leżał gdzie indziej. Zawsze warto zweryfikować te alternatywne scenariusze, zanim zainwestujesz w naprawę lub wymianę modułu.

Przetarte kable w drzwiach cichy zabójca centralnego zamka

Jednym z bardzo częstych problemów w Lagunie 2 są przetarte przewody w gumowych przelotkach między drzwiami a karoserią. Ciągłe otwieranie i zamykanie drzwi powoduje zginanie kabli, co z czasem prowadzi do pęknięć izolacji, a następnie samych przewodów. Objawy mogą być różne: od niedziałającego centralnego zamka w pojedynczych drzwiach, przez problemy z głośnikami, elektrycznymi szybami, aż po brak oświetlenia wnętrza po otwarciu konkretnych drzwi. Warto zajrzeć do tych przelotek i dokładnie sprawdzić stan wiązek.

Awaria mikrostyku w zamku jak zdiagnozować problem jednych drzwi?

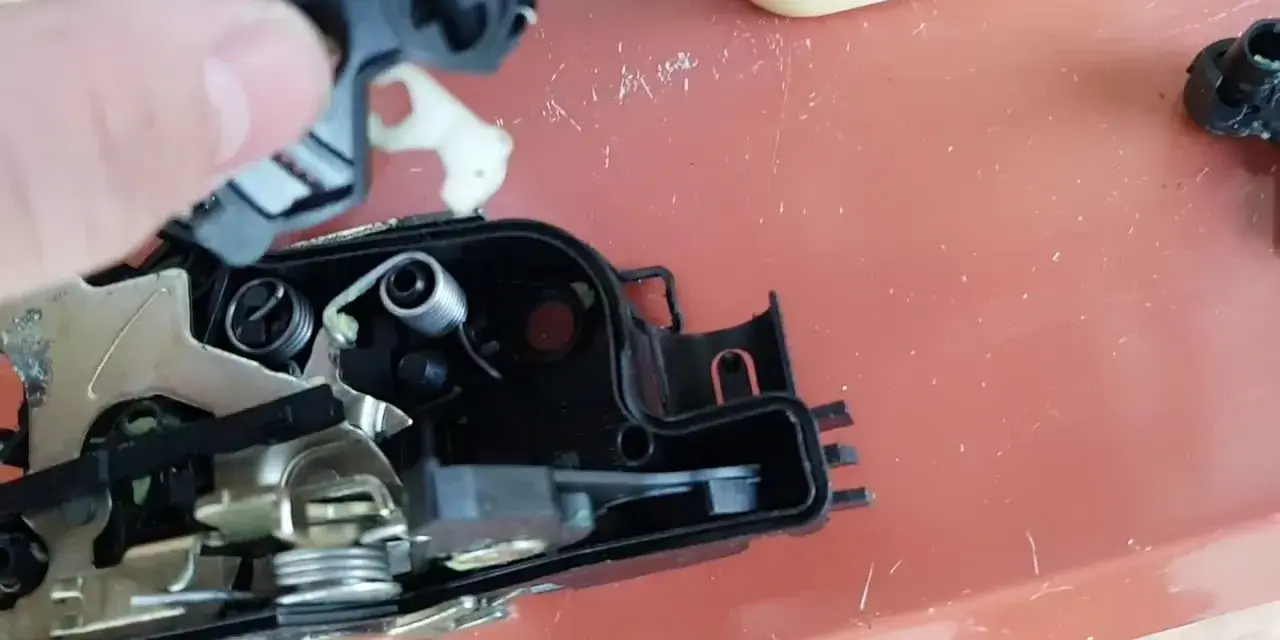

Każde drzwi w Lagunie 2 mają wbudowany zamek z mikrostykiem, który informuje moduł UCH o stanie drzwi (otwarte/zamknięte/zaryglowane). Jeśli taki mikrostyk ulegnie awarii, moduł UCH może "myśleć", że drzwi są ciągle otwarte, co uniemożliwi prawidłowe zaryglowanie całego samochodu. Często objawia się to tym, że centralny zamek próbuje się zamknąć, ale natychmiast się otwiera, lub po prostu nie zamyka konkretnych drzwi. Diagnozę można potwierdzić, obserwując kontrolkę otwartych drzwi na desce rozdzielczej lub za pomocą diagnostyki komputerowej (CLIP), która wskaże błąd konkretnego zamka.

Czytnik kart i sama karta czy tutaj leży problem?

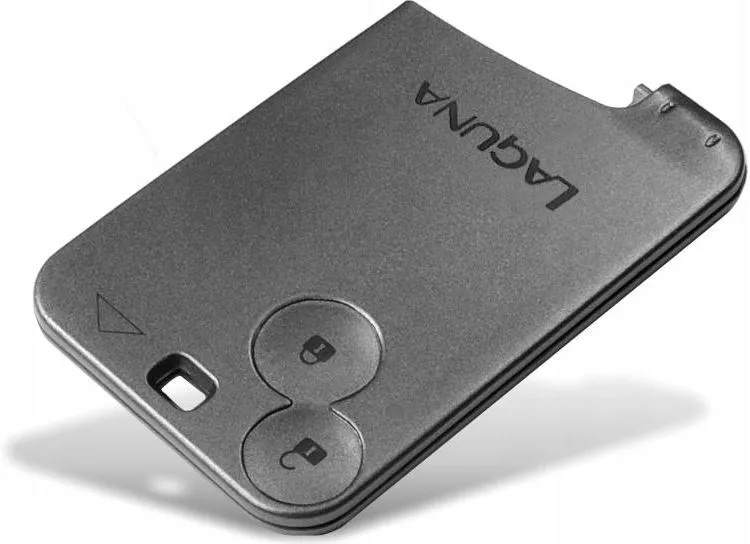

Nie zapominajmy o karcie startowej i czytniku kart. To elementy, które również mogą sprawiać problemy z centralnym zamkiem. Słaba bateria w karcie, a nawet zimne luty w samej karcie (szczególnie w starszych modelach), mogą powodować, że sygnał nie jest wysyłany lub jest zbyt słaby, aby UCH go odebrało. Podobnie, uszkodzenie czytnika kart w desce rozdzielczej może uniemożliwić komunikację z samochodem. Zawsze warto spróbować z drugą kartą, jeśli ją posiadasz, aby wykluczyć problem z kartą.

Naprawa czy wymiana modułu UCH? Co warto wiedzieć

Gdy już zdiagnozujesz, że to moduł UCH jest winowajcą, stajesz przed dylematem: naprawiać czy wymieniać? Obie opcje mają swoje plusy i minusy, a wybór zależy od Twoich priorytetów i budżetu.

Regeneracja modułu UCH czy to opłacalne rozwiązanie?

W Polsce regeneracja modułu UCH jest bardzo popularną i często najbardziej opłacalną alternatywą dla zakupu nowego modułu. Specjalistyczne serwisy elektroniczne oferują naprawę UCH, która zazwyczaj polega na przelutowaniu tzw. zimnych lutów (częsty problem w starszej elektronice) lub wymianie uszkodzonych przekaźników. Koszt takiej regeneracji jest zazwyczaj znacznie niższy niż zakup nowego modułu w ASO, a co ważne, nie wymaga skomplikowanego kodowania z immobilizerem, ponieważ Twój oryginalny moduł zostaje naprawiony.

Wymiana na używany moduł o czym należy pamiętać, by uniknąć kłopotów z immobilizerem?

Decydując się na wymianę modułu UCH na używany, musisz być bardzo ostrożny. UCH jest ściśle powiązany z immobilizerem i kartami startowymi. Samo przełożenie używanego modułu z innego samochodu nie zadziała bez odpowiedniego kodowania i adaptacji. W większości przypadków będzie wymagało to wizyty u specjalisty z interfejsem diagnostycznym Renault CLIP. Aby uprościć ten proces, często zaleca się zakup używanego modułu UCH w komplecie z kartą startową i blokadą kierownicy (tzw. "komplet startowy") z tego samego samochodu. Wtedy wymienia się wszystkie te elementy razem, co pozwala uniknąć problemów z immobilizerem, choć nadal może wymagać pewnych adaptacji.

Czym grozi montaż niewłaściwej wersji modułu (N1, N2, N3)?

Warto wiedzieć, że istnieją różne wersje modułu UCH, oznaczane np. N1, N2, N3, w zależności od rocznika produkcji i wyposażenia samochodu. Zamontowanie niewłaściwej wersji modułu może prowadzić do szeregu problemów. Poza oczywistym brakiem kompatybilności z immobilizerem, możesz doświadczyć nieprawidłowego działania innych funkcji, takich jak oświetlenie, wycieraczki, czy nawet problemy z uruchomieniem silnika. Zawsze upewnij się, że używany moduł pochodzi z samochodu o zbliżonym roczniku i wyposażeniu, a najlepiej porównaj numery części.

Samodzielna diagnostyka: Sprawdź to, zanim pojedziesz do mechanika

Zanim oddasz samochód do serwisu, jest kilka prostych rzeczy, które możesz sprawdzić samodzielnie. To może zaoszczędzić Ci czas i pieniądze, a także pomóc w precyzyjniejszym opisaniu problemu mechanikowi.

Sprawdzanie bezpieczników absolutna podstawa

1. Zlokalizuj skrzynkę bezpieczników: W Renault Laguna 2 główna skrzynka bezpieczników znajduje się w kabinie pasażerskiej, po lewej stronie, pod kierownicą (w tej samej okolicy co moduł UCH).

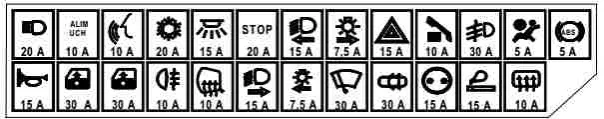

2. Zidentyfikuj bezpieczniki centralnego zamka/UCH: W instrukcji obsługi samochodu lub na wewnętrznej stronie pokrywy skrzynki bezpieczników znajdziesz schemat. Poszukaj bezpieczników odpowiedzialnych za "centralny zamek", "UCH", "moduł komfortu" lub "oświetlenie wnętrza" (często są powiązane).
3. Wizualna inspekcja: Wyjmij podejrzane bezpieczniki za pomocą specjalnych szczypiec (często dołączonych do skrzynki bezpieczników) lub małych kombinerek. Sprawdź, czy drucik wewnątrz bezpiecznika nie jest przepalony (przerwany). Przepalony bezpiecznik wygląda jak spalony drucik.
4. Wymiana: Jeśli znajdziesz przepalony bezpiecznik, wymień go na nowy o tej samej wartości amperażu. Nigdy nie używaj bezpiecznika o wyższej wartości, ponieważ może to doprowadzić do poważniejszych uszkodzeń.

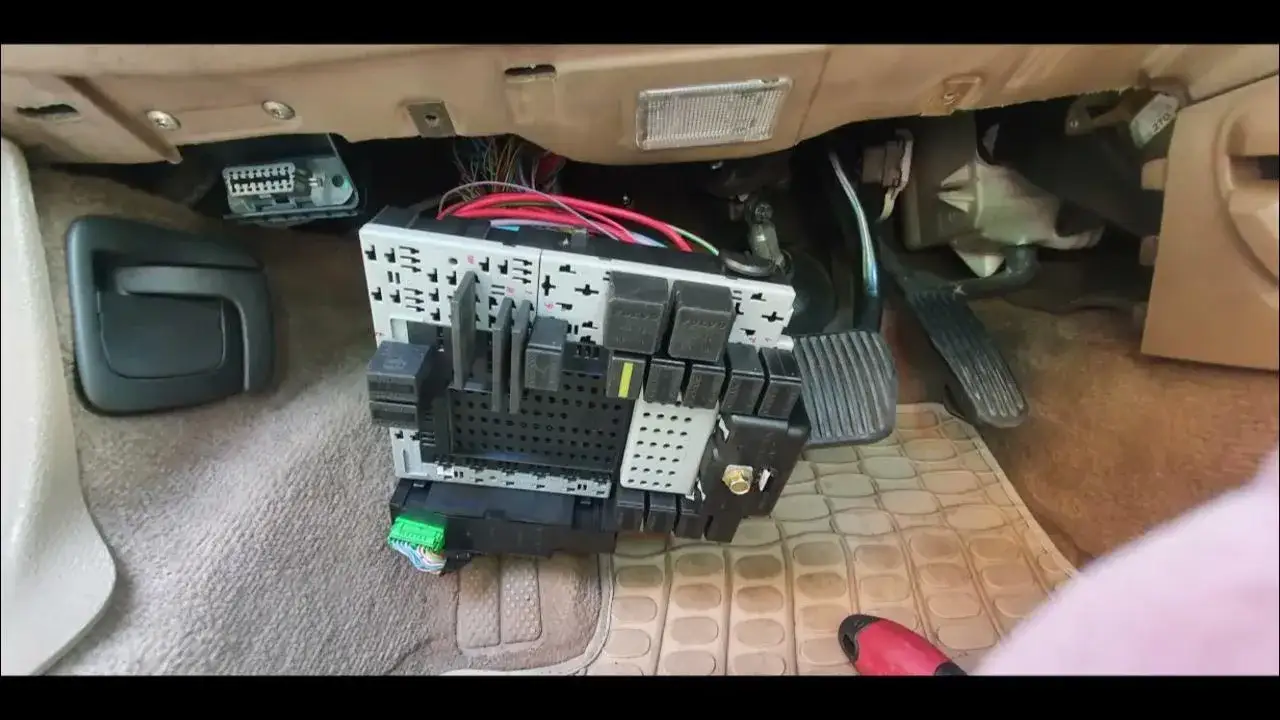

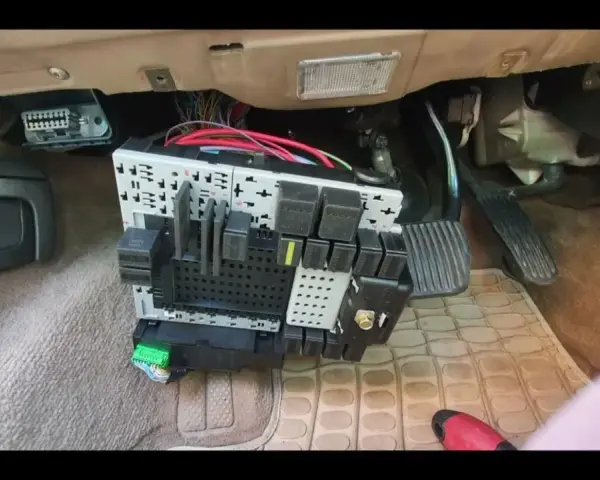

Przeczytaj również: Zatrzasnąłeś kluczyki? Awaryjne otwieranie auta - metody i koszty

Jak wizualnie ocenić stan wiązek elektrycznych dochodzących do UCH?

Po zdemontowaniu osłon i uzyskaniu dostępu do modułu UCH, poświęć chwilę na dokładną wizualną inspekcję wiązek elektrycznych, które do niego dochodzą. Szukaj wszelkich oznak uszkodzeń: przetartej izolacji, pękniętych przewodów, śladów korozji na złączach (zielony lub biały nalot) lub luźnych połączeń. Delikatnie poruszaj wiązkami jeśli w pewnym momencie centralny zamek "ożyje" lub zareaguje, może to wskazywać na problem z konkretnym przewodem. Pamiętaj, aby robić to z odłączonym akumulatorem, a po ponownym podłączeniu go, sprawdź, czy problem ustąpił.
