Lokalizacja centralki centralnego zamka w Oplu Zafira zależy od generacji modelu
- W Zafirze A (1999-2005) moduł BCM znajduje się za schowkiem pasażera.
- W Zafirze B (2005-2014) główny moduł REC jest w bagażniku po lewej stronie, a za część funkcji mogą odpowiadać UEC lub CIM.
- W Zafirze C Tourer (2011-2019) moduł BCM jest zintegrowany z deską rozdzielczą po stronie pasażera lub za skrzynką bezpieczników.
- Typowe objawy to brak reakcji na pilota, samoczynne zamykanie/otwieranie lub problemy z pojedynczymi drzwiami.
- Często problemem nie jest sama centralka, lecz przetarte kable, słaba bateria w pilocie lub bezpieczniki.
Gdzie szukać centralki zamka w Twojej Zafirze?
Zanim zaczniesz grzebać pod tapicerką czy w desce rozdzielczej, musisz wiedzieć, że lokalizacja sterownika centralnego zamka w Oplu Zafira nie jest uniwersalna. Różni się znacząco w zależności od generacji modelu. Znajomość dokładnego miejsca jest kluczowa, aby skutecznie zdiagnozować problem i uniknąć niepotrzebnego demontażu innych elementów. Przyjrzyjmy się poszczególnym generacjom.
Opel Zafira A (1999-2005): klasyk z modułem za schowkiem
W pierwszej generacji Opla Zafiry, czyli modelach produkowanych w latach 1999-2005, sterownik centralnego zamka jest zazwyczaj zintegrowany z tak zwanym modułem komfortu (BCM - Body Control Module). To ważne, bo to właśnie ten moduł odpowiada za wiele funkcji elektrycznych w samochodzie. Z mojego doświadczenia wynika, że w Zafirze A znajdziesz go za schowkiem pasażera. Jest to czarna skrzynka, do której wpiętych jest kilka wiązek przewodów.
Jak dostać się do modułu BCM w Zafirze A? Instrukcja demontażu schowka
Dostęp do modułu BCM w Zafirze A nie jest szczególnie skomplikowany, ale wymaga trochę cierpliwości. Oto jak to zrobić:
- Przygotuj narzędzia: Będziesz potrzebować śrubokręta Torx (zazwyczaj T20 lub T25) oraz ewentualnie płaskiego śrubokręta do podważenia zaślepek.
- Opróżnij schowek: Upewnij się, że schowek pasażera jest całkowicie pusty.
- Odkręć śruby: Zazwyczaj schowek jest mocowany kilkoma śrubami. Poszukaj ich na górze, na dole oraz po bokach schowka, często pod zaślepkami. W niektórych wersjach mogą być też śruby wewnątrz schowka.
- Delikatnie wyjmij schowek: Po odkręceniu wszystkich śrub, delikatnie pociągnij schowek do siebie. Może być on jeszcze połączony z przewodami oświetlenia lub poduszki powietrznej, więc bądź ostrożny.
- Zlokalizuj moduł BCM: Po wyjęciu schowka, moduł BCM powinien być widoczny. Będzie to czarna skrzynka z licznymi wtyczkami.
Opel Zafira B (2005-2014): zagadka modułu REC w bagażniku
W przypadku Zafiry B (modele 2005-2014) sytuacja staje się nieco bardziej złożona. Funkcje centralnego zamka mogą być zarządzane przez kilka modułów: REC (Rear Electrical Centre), UEC (Underhood Electrical Centre) lub CIM (Column Integrated Module). Z mojego doświadczenia wynika, że główny moduł odpowiedzialny za sterowanie zamkami w drzwiach to najczęściej REC. Znajdziesz go w bagażniku, po lewej stronie, za tapicerowaną osłoną (boczkiem). To tam najczęściej szukam, gdy problem dotyczy wszystkich drzwi.
Znajdowanie modułu REC po lewej stronie bagażnika: na co zwrócić uwagę?

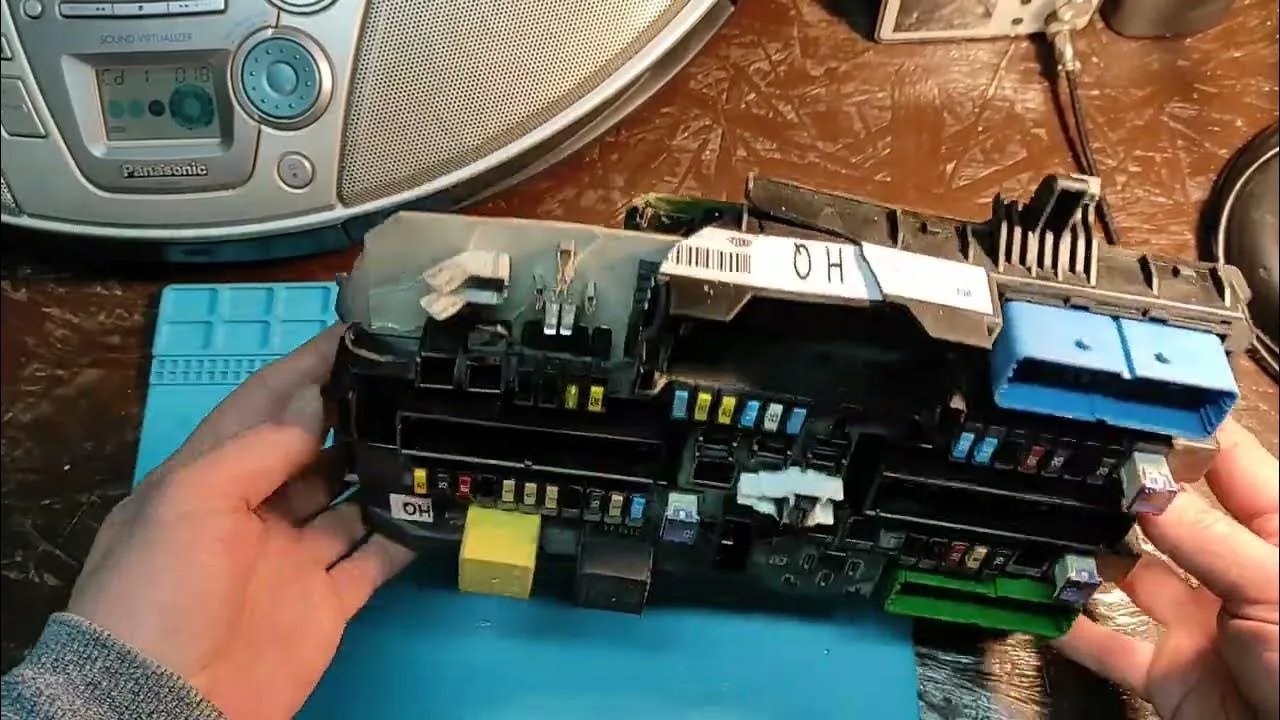

Aby dostać się do modułu REC w Zafirze B, musisz przygotować się na demontaż części tapicerki bagażnika. Moduł jest umieszczony za lewym boczkiem, często w okolicy nadkola. Będziesz musiał odpiąć kilka spinek i być może odkręcić kilka śrub mocujących tapicerkę. Moduł REC to spora, czarna skrzynka, do której podłączone są liczne wiązki przewodów. Jest to centrum zarządzania wieloma funkcjami elektrycznymi tylnej części pojazdu, w tym właśnie centralnym zamkiem.
Rola modułu CIM i UEC w Zafirze B: kiedy tam szukać problemu?
Chociaż REC jest głównym podejrzanym, warto pamiętać o innych modułach. Moduł CIM (Column Integrated Module), umieszczony pod kierownicą, odpowiada za komunikację z kluczykiem i immobilizerem. Jeśli problem dotyczy rozprogramowania kluczyka lub braku reakcji na pilota, to właśnie CIM może być źródłem kłopotów. Z kolei UEC (Underhood Electrical Centre), czyli skrzynka bezpieczników pod maską, to centrum zasilania. Jeśli masz ogólne problemy z zasilaniem centralnego zamka lub spalony bezpiecznik, to tam powinieneś zajrzeć w pierwszej kolejności.
Opel Zafira C Tourer (2011-2019): nowoczesne rozwiązanie z BCM
W najnowszej generacji Zafiry, czyli modelach C Tourer (2011-2019), funkcje centralnego zamka są w pełni zintegrowane z modułem BCM (Body Control Module). Podobnie jak w Zafirze A, jest to główny moduł komfortu. Z moich obserwacji wynika, że w Zafirze C Tourer BCM znajduje się w kabinie, zazwyczaj w okolicach deski rozdzielczej po stronie pasażera lub za główną skrzynką bezpieczników wewnątrz pojazdu. To odzwierciedla trend integracji elektroniki w nowszych samochodach.
Przeczytaj również: Ile kosztuje naprawa centralnego zamka? Sprawdź ceny i usterki
Lokalizacja modułu BCM w Zafirze C: okolice deski rozdzielczej
Dostęp do modułu BCM w Zafirze C może być nieco bardziej wymagający niż w starszych generacjach, ze względu na bardziej złożoną konstrukcję wnętrza. Zazwyczaj wymaga to demontażu schowka pasażera lub dolnej części deski rozdzielczej po stronie pasażera. Proces jest podobny do demontażu schowka w Zafirze A, ale może wiązać się z większą liczbą spinek i osłon. Zawsze polecam zachować ostrożność i, jeśli masz taką możliwość, poszukać schematów demontażu dla konkretnego rocznika Twojej Zafiry C.
Objawy uszkodzenia modułu centralnego zamka w Oplu Zafira
Zanim zabierzesz się za szukanie i demontaż modułu, warto upewnić się, że to właśnie on jest przyczyną problemu. Rozpoznanie typowych objawów awarii modułu centralnego zamka może zaoszczędzić Ci mnóstwo czasu i pracy. Oto najważniejsze symptomy, na które powinieneś zwrócić uwagę:
- Brak reakcji na pilota: Zamek nie otwiera się ani nie zamyka zdalnie, mimo że bateria w pilocie jest sprawna.
- Działanie zamka tylko z kluczyka: Centralny zamek działa poprawnie tylko wtedy, gdy używasz kluczyka w zamku drzwi kierowcy, ale pilot nie reaguje.
- Samoczynne zamykanie lub otwieranie: Zamki potrafią samoczynnie zamykać się lub otwierać podczas jazdy lub postoju. To bardzo irytujący i potencjalnie niebezpieczny objaw.
- Problem z pojedynczymi drzwiami: Centralny zamek nie otwiera lub nie zamyka tylko jednych drzwi, lub klapy bagażnika, podczas gdy reszta działa poprawnie.
- Brak reakcji na przycisk w kabinie: Jeśli Twoja Zafira ma przycisk do sterowania centralnym zamkiem wewnątrz pojazdu, a on również nie działa, to wskazuje na problem z modułem.
Zanim wymienisz moduł, sprawdź te elementy
Wielokrotnie przekonałem się, że wiele problemów z centralnym zamkiem ma prostsze przyczyny niż uszkodzony moduł. Zanim podejmiesz decyzję o jego wymianie, co często wiąże się z niemałymi kosztami i koniecznością programowania, sprawdź te kluczowe elementy. Możesz zaoszczędzić sobie sporo czasu i pieniędzy.
- Przetarte kable w przelotce drzwi: To jedna z najczęstszych przyczyn problemów z centralnym zamkiem, zwłaszcza w starszych autach. Kable biegnące z karoserii do drzwi (w gumowej przelotce) są narażone na ciągłe zginanie. Z czasem izolacja pęka, a przewody mogą się przetrzeć lub całkowicie przerwać. Sprawdź dokładnie wiązki we wszystkich przelotkach drzwi, szczególnie drzwi kierowcy.
- Bateria w pilocie i synchronizacja kluczyka: Zawsze zacznij od najprostszego wymień baterię w pilocie. Jeśli to nie pomoże, kluczyk mógł się rozprogramować. W wielu Oplach istnieje procedura ponownej synchronizacji kluczyka, którą można wykonać samodzielnie (często polega to na włożeniu kluczyka do stacyjki i naciśnięciu przycisku zamykania/otwierania przez kilka sekund).

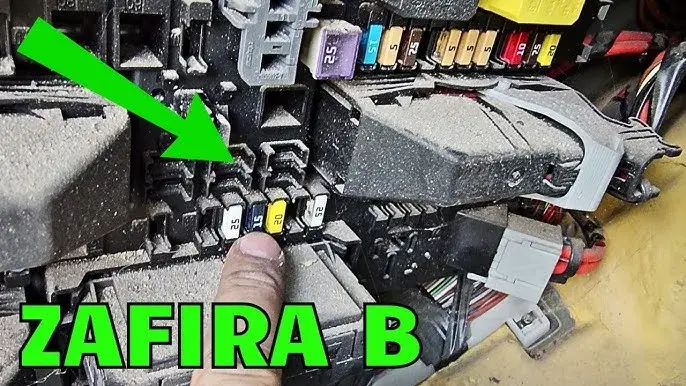

- Bezpieczniki i ich lokalizacja: Spalony bezpiecznik to kolejna prozaiczna, ale częsta przyczyna. Sprawdź bezpieczniki odpowiedzialne za centralny zamek. Ich lokalizację znajdziesz w instrukcji obsługi pojazdu. Zazwyczaj są one w skrzynce bezpieczników w kabinie (pod kierownicą) lub w bagażniku (moduł REC w Zafirze B). Pamiętaj, aby zawsze wymieniać bezpiecznik na taki o identycznym amperażu.
Co dalej, gdy zlokalizujesz problem z centralnym zamkiem?
Jeśli po dokładnej diagnozie i sprawdzeniu wszystkich prostszych opcji, wciąż podejrzewasz moduł centralnego zamka, masz kilka ścieżek działania. Samodzielna wymiana modułu może być kusząca, ale pamiętaj, że w nowszych Zafirach (szczególnie BCM w Zafirze B i C) moduły te są często zintegrowane z immobilizerem i innymi systemami. Oznacza to, że po wymianie na nowy lub używany moduł, konieczne będzie jego zaprogramowanie i adaptacja do samochodu, co zazwyczaj wymaga specjalistycznego sprzętu diagnostycznego. Bez tego samochód może po prostu nie odpalić lub centralny zamek nadal nie będzie działał poprawnie.
Moja rada jest taka: jeśli nie masz doświadczenia z elektroniką samochodową i dostęp do odpowiedniego oprogramowania, najlepiej udać się do dobrego elektryka samochodowego lub serwisu. Specjalista szybko zdiagnozuje problem, wymieni moduł i prawidłowo go zaprogramuje. Aby unikać problemów z centralnym zamkiem w przyszłości, warto regularnie kontrolować stan przewodów w przelotkach drzwi, dbać o pilot (unikać upadków i wilgoci) oraz nie ignorować pierwszych objawów, takich jak sporadyczne niedziałanie zamka.
