BMW E39: Lokalizacja i naprawa modułu komfortu GM5

Jeśli borykasz się z problemami z centralnym zamkiem w swoim BMW E39, ten artykuł jest dla Ciebie. Pokażę Ci, gdzie dokładnie znajduje się sterownik odpowiedzialny za tę funkcję, wyjaśnię, dlaczego ma on tak wiele nazw i jakie objawy wskazują na jego awarię, a także podpowiem, jak samodzielnie spróbować rozwiązać problem lub gdzie szukać profesjonalnej pomocy.

Lokalizacja sterownika centralnego zamka w BMW E39

Sterownik odpowiedzialny za centralny zamek w BMW E39 to tak zwany moduł komfortu. W nomenklaturze BMW znajdziesz go pod nazwami takimi jak GM5, GM III lub ZKE (od niemieckiego Zentrale Karosserieelektronik). Wbrew niektórym mylącym informacjom, które sugerują umiejscowienie pod tylną kanapą (co było typowe dla starszych modeli, np. E34), w BMW E39 moduł ten znajduje się za schowkiem pasażera, po prawej stronie deski rozdzielczej. Aby się do niego dostać, konieczny jest demontaż schowka.

Moduł komfortu ma wiele nazw, ponieważ integruje w sobie szereg funkcji związanych z elektroniką karoserii, a nie tylko sam centralny zamek. GM5 to skrót od General Module 5, wskazujący na jego generację. ZKE, czyli Zentrale Karosserieelektronik, to ogólna nazwa dla centralnej jednostki sterującej elektroniką nadwozia. Istniały również różne wersje tego modułu, takie jak "Low" i "High", które różniły się liczbą obsługiwanych funkcji. Wersja "High" była zazwyczaj montowana w bogato wyposażonych samochodach i mogła sterować dodatkowo takimi elementami jak servotronic czy pamięć foteli. Zawsze warto sprawdzić, jaką wersję posiadasz, zwłaszcza jeśli planujesz wymianę.

Demontaż schowka pasażera w BMW E39, choć brzmi skomplikowanie, jest w rzeczywistości dość prosty i można go wykonać samodzielnie. Oto jak to zrobić krok po kroku:

1. Opróżnij schowek: Upewnij się, że schowek jest całkowicie pusty.
2. Otwórz schowek: Otwórz klapę schowka, aby uzyskać dostęp do jego wnętrza.
3. Odkręć śruby mocujące: Zlokalizuj śruby mocujące schowek. Zazwyczaj są to:
   • Dwie śruby na górze, widoczne po otwarciu schowka.
   • Trzy śruby na dole, widoczne po wyjrzeniu pod schowek (często zakryte zaślepkami).
   • Jedna lub dwie śruby po prawej stronie, przy bocznej ściance deski rozdzielczej (czasem trzeba zdjąć boczną osłonę).
   • Jedna śruba po lewej stronie, przy konsoli środkowej.
   Użyj odpowiedniego klucza Torx lub śrubokręta krzyżakowego, w zależności od typu śrub.
4. Odłącz oświetlenie i wentylację: Ostrożnie odłącz przewody zasilające oświetlenie schowka oraz ewentualny kanał wentylacyjny, jeśli jest obecny.
5. Wyjmij schowek: Po odkręceniu wszystkich śrub i odłączeniu przewodów, delikatnie wysuń schowek. Może być konieczne lekkie manewrowanie nim, aby wyszedł z zaczepów.

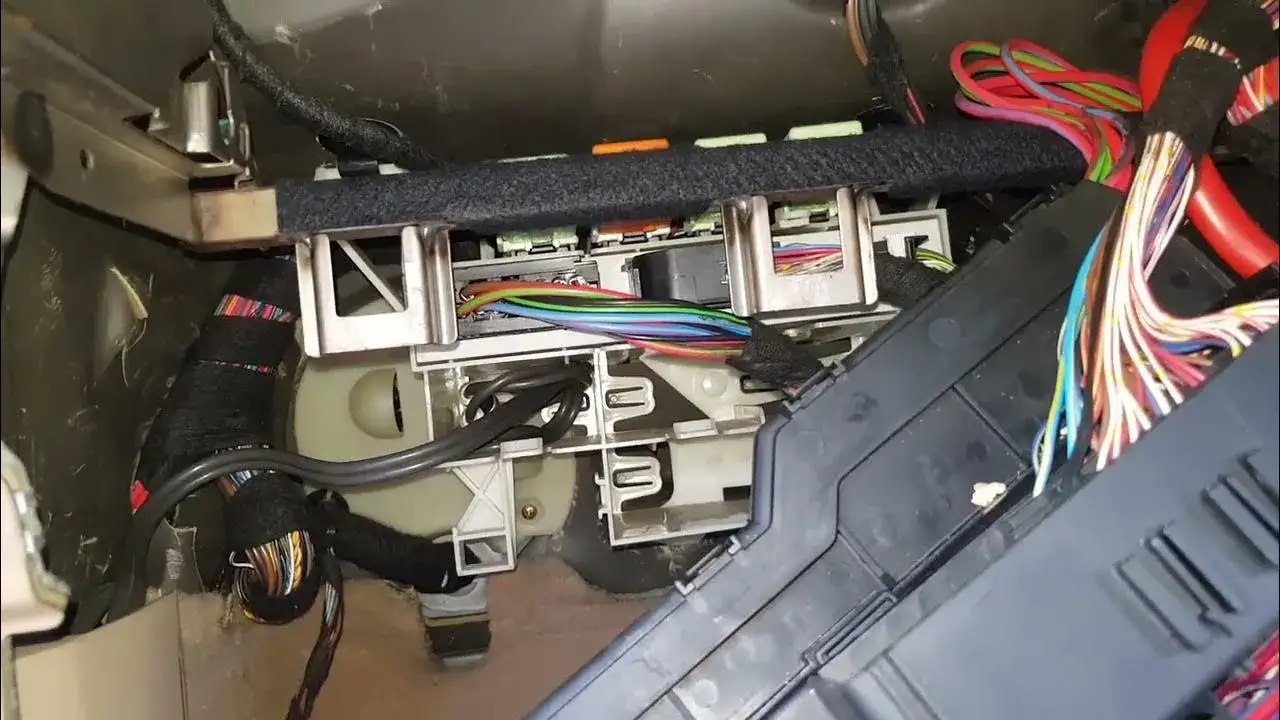

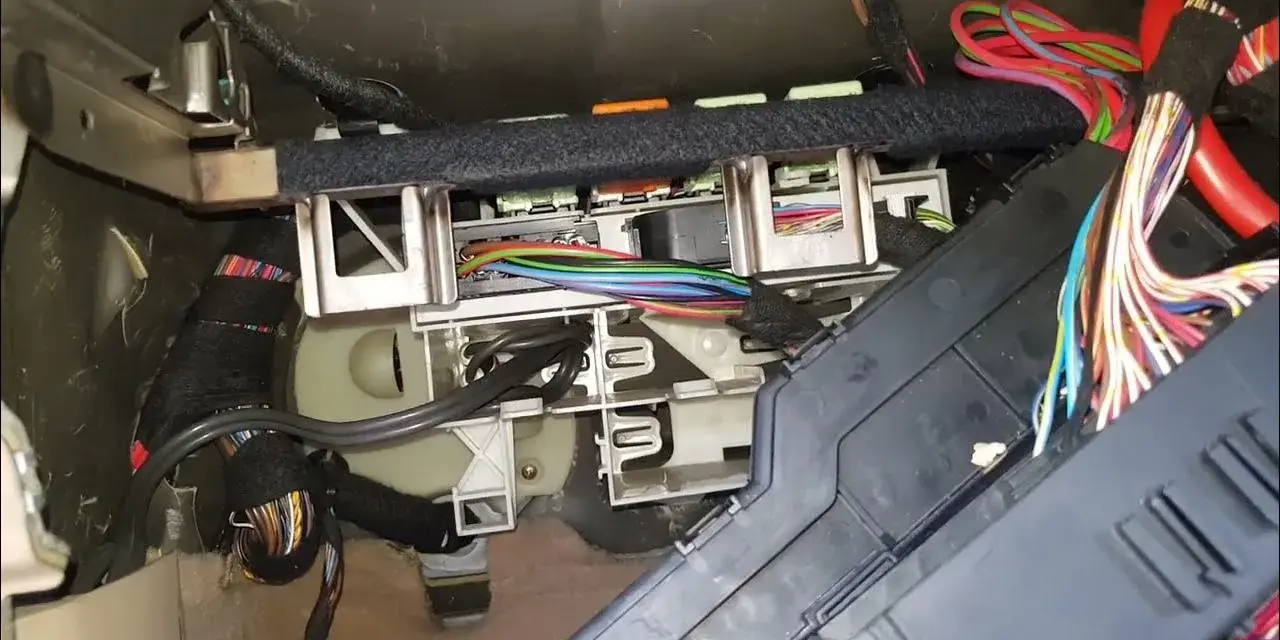

6. Zlokalizuj moduł komfortu: Po usunięciu schowka, moduł komfortu (GM5/ZKE) będzie widoczny po prawej stronie, zazwyczaj jest to biała lub czarna plastikowa skrzynka z kilkoma dużymi wtyczkami.

Warto podkreślić, że w przypadku BMW E39 nie znajdziesz sterownika centralnego zamka pod tylną kanapą. To powszechne błędne przekonanie wynika z faktu, że w starszych modelach, takich jak E34, właśnie tam umieszczano moduł odpowiedzialny za zamek. W E39 konstruktorzy przenieśli go za schowek pasażera, co ma swoje plusy i minusy z jednej strony jest łatwiej dostępny, z drugiej strony bardziej narażony na ewentualne zalanie z nieszczelnej szyby.

Objawy awarii modułu komfortu w BMW E39

Awaria modułu komfortu w BMW E39 może manifestować się szeregiem charakterystycznych objawów, które często wskazują na konkretny problem. Z mojego doświadczenia wynika, że te sygnały są kluczowe do postawienia wstępnej diagnozy.

Jednym z najczęstszych i najbardziej oczywistych sygnałów problemu z modułem jest brak reakcji na pilota centralnego zamka. Samochód po prostu nie otwiera się ani nie zamyka, mimo że bateria w kluczyku jest sprawna i kluczyk był wcześniej poprawnie zsynchronizowany. To często pierwszy objaw, który zauważają właściciele E39.

Jeśli centralny zamek nie działa również z przycisku na konsoli środkowej (tego obok lewarka zmiany biegów) lub po przekręceniu kluczyka w zamku w drzwiach kierowcy, to silnie wskazuje na awarię samego modułu, a nie tylko problem z pilotem czy anteną. W takim scenariuszu moduł nie jest w stanie wysłać sygnału do siłowników zamków, niezależnie od źródła polecenia.

Moduł GM5/ZKE steruje wieloma funkcjami, więc jego awaria może wpływać na znacznie więcej niż tylko centralny zamek. Oto inne funkcje pojazdu, które mogą przestać działać lub działać nieprawidłowo w przypadku uszkodzenia modułu komfortu:

• Elektryczne szyby (wszystkie lub niektóre)
• Oświetlenie wewnętrzne (np. brak podświetlenia kabiny, niedziałające lampki)
• Wycieraczki przedniej szyby (działają nieregularnie lub wcale)
• Spryskiwacze szyb
• Ryglowanie klapki wlewu paliwa
• Ogrzewanie lusterek
• Funkcje związane z pamięcią foteli (w wersjach "High")

Potwierdzam, że problemy z elektrycznymi szybami, zarówno wszystkimi, jak i tylko niektórymi, mogą być bezpośrednio związane z uszkodzeniem sterownika komfortu. Często zdarza się, że po awarii modułu, szyby po prostu przestają reagować na przyciski, co jest frustrujące i utrudnia codzienne użytkowanie pojazdu.

Niewłaściwe działanie oświetlenia wewnętrznego, takie jak brak podświetlenia kabiny po otwarciu drzwi, niedziałające lampki sufitowe czy bagażnika, również często wskazuje na problem z modułem komfortu. Podobnie jest z wycieraczkami jeśli zaczynają działać nieregularnie, zatrzymują się w nieprzewidzianych miejscach lub w ogóle nie reagują, warto sprawdzić GM5. Nawet ryglowanie klapki wlewu paliwa, które jest sterowane przez ten moduł, może przestać działać, co jest drobnym, ale irytującym objawem.

Główne przyczyny awarii modułu komfortu w BMW E39

Z mojego doświadczenia wynika, że moduł komfortu w BMW E39 ulega awarii z kilku powtarzających się przyczyn. Zrozumienie ich jest kluczowe do skutecznej diagnostyki i naprawy.

Najczęstszą przyczyną awarii, którą obserwuję, są tak zwane "zimne luty". Jest to zjawisko, w którym z biegiem czasu, pod wpływem wibracji, zmian temperatur i naturalnego starzenia się materiałów, połączenia lutownicze na płytce drukowanej modułu pękają. Dzieje się tak szczególnie w okolicach przekaźników, które są elementami mechanicznymi i generują niewielkie drgania. Te mikropęknięcia prowadzą do przerw w obwodzie, co objawia się sporadycznym lub całkowitym brakiem działania poszczególnych funkcji.

Kolejną, bardzo częstą przyczyną jest awaria samych przekaźników. Moduł GM5 zawiera kilka przekaźników (najczęściej marki Siemens lub Tyco), które są odpowiedzialne za sterowanie siłownikami zamków, szybami czy innymi elementami. Są to elementy elektromechaniczne, które z czasem ulegają zużyciu. Ich styki mogą się wypalać, a sprężyny osłabiać, co prowadzi do tego, że przestają poprawnie przewodzić prąd lub całkowicie odmawiają posłuszeństwa. Wymiana tych przekaźników jest standardową procedurą regeneracji modułu.

Niestety, moduł komfortu w E39 jest również podatny na zalanie wodą i wilgocią. Może się to zdarzyć na przykład w wyniku nieszczelnej szyby czołowej, uszkodzonej uszczelki drzwi lub, co jest częste, zatkanych odpływów podszybia. Woda, dostając się do wnętrza samochodu, może spłynąć bezpośrednio na moduł, powodując korozję i uszkodzenie delikatnej elektroniki. Widziałem też przypadki, gdzie problemy z zasilaniem, takie jak uszkodzone przewody czy przepalone bezpieczniki, prowadziły do braku działania modułu, choć to zazwyczaj łatwiejsze do zdiagnozowania niż wewnętrzne uszkodzenia samego GM5.

Samodzielna diagnostyka i naprawa modułu komfortu

Zanim zdecydujesz się na wizytę u mechanika i potencjalnie kosztowną wymianę modułu, warto spróbować kilku samodzielnych działań diagnostycznych i prostych napraw. Często udaje mi się rozwiązać problem bez większych nakładów finansowych.

Jednym z najprostszych, a jednocześnie często skutecznych rozwiązań problemów z brakiem reakcji na pilota jest ponowna inicjalizacja, czyli synchronizacja kluczyka z samochodem. To procedura, którą każdy może przeprowadzić samodzielnie:

1. Wsiądź do samochodu i zamknij wszystkie drzwi.
2. Włóż kluczyk do stacyjki i przekręć go w pozycję "1" (zapłon, ale bez uruchamiania silnika).
3. Wyjmij kluczyk ze stacyjki.
4. Naciśnij i przytrzymaj przycisk otwierania (strzałka skierowana w górę) na kluczyku.
5. Trzymając przycisk otwierania, naciśnij trzykrotnie przycisk zamykania (logo BMW).
6. Puść przycisk otwierania.
7. Centralny zamek powinien się zamknąć i otworzyć, potwierdzając pomyślną synchronizację.
8. Jeśli masz więcej kluczyków, powtórz kroki 4-6 dla każdego z nich w ciągu 30 sekund od synchronizacji pierwszego.

Zawsze powtarzam moim klientom, że sprawdzenie bezpieczników to pierwsza linia obrony. To podstawowa czynność, która może zaoszczędzić wiele czasu i pieniędzy. Schemat bezpieczników zazwyczaj znajduje się w schowku pasażera (na wewnętrznej stronie klapy) lub w bagażniku. Musisz zidentyfikować bezpieczniki odpowiedzialne za centralny zamek i moduł komfortu (GM5/ZKE). Warto sprawdzić je wszystkie, nawet te, które wydają się niepowiązane, ponieważ czasami jeden przepalony bezpiecznik może wpływać na działanie wielu systemów.

Kiedy proste rozwiązania nie pomagają, warto rozważyć regenerację modułu jako opłacalną alternatywę dla jego wymiany. Nowy moduł jest bardzo drogi, a używany, choć tańszy, zawsze wiąże się z ryzykiem i koniecznością kodowania. Regeneracja polega na profesjonalnej naprawie istniejącego modułu. Analiza kosztów i korzyści zazwyczaj przemawia za regeneracją jest to znacznie tańsze niż nowy moduł, a często daje gwarancję na wykonaną usługę, czego nie zawsze można oczekiwać od części używanej.

Typowy proces naprawy modułu komfortu obejmuje kilka kluczowych etapów:

1. Demontaż modułu: Moduł jest wyjmowany z samochodu i otwierany.
2. Wizualna inspekcja: Technik dokładnie ogląda płytkę PCB pod kątem widocznych uszkodzeń, korozji, zimnych lutów czy wypalonych ścieżek.
3. Testowanie przekaźników: Sprawdzane są wszystkie przekaźniki, szczególnie te odpowiedzialne za sterowanie zamkami. Wadliwe przekaźniki są identyfikowane.
4. Wymiana wadliwych przekaźników: Uszkodzone przekaźniki (najczęściej Siemens/Tyco) są wylutowywane i zastępowane nowymi, wysokiej jakości zamiennikami.
5. Płukanie i przelutowywanie "zimnych lutów": Cała płytka PCB jest dokładnie czyszczona, a wszystkie podejrzane punkty lutownicze, zwłaszcza te wokół przekaźników i złącz, są przelutowywane, aby zapewnić solidne połączenia.
6. Testowanie: Po naprawie moduł jest testowany na specjalistycznym stanowisku, aby upewnić się, że wszystkie funkcje działają poprawnie.

Jeśli zdecydujesz się na regenerację, szukaj sprawdzonych specjalistów od elektroniki samochodowej. Warto poszukać firm, które specjalizują się w naprawie modułów BMW, mają dobre opinie i oferują gwarancję na wykonaną usługę. Często są to niewielkie warsztaty elektroniczne, które posiadają odpowiedni sprzęt i doświadczenie w naprawach na poziomie komponentów.

Wymiana modułu komfortu w BMW E39 kluczowe informacje

Jeśli regeneracja modułu komfortu nie jest możliwa lub opłacalna, pozostaje wymiana. To rozwiązanie, które również ma swoje niuanse, o których warto wiedzieć, zanim podejmiesz decyzję.

Kluczowe jest dobranie odpowiedniego używanego modułu. Musi on pochodzić z wersji o takim samym lub bardzo zbliżonym wyposażeniu (np. Low/High) jak Twój samochód. Moduły różnią się wewnętrznie w zależności od tego, jakie funkcje komfortu były obecne w dawcy. Zamontowanie modułu z innej wersji może skutkować tym, że niektóre funkcje nie będą działać lub pojawią się błędy. Zawsze sprawdzaj numery części, aby upewnić się co do kompatybilności.

Po wymianie modułu, kodowanie jest absolutnie kluczowe dla jego poprawnego działania. Moduł komfortu jest integralną częścią systemu elektronicznego BMW i musi być "nauczony" pracy z konkretnym pojazdem. Oznacza to, że po zamontowaniu nowego (używanego) modułu, konieczne jest użycie specjalistycznego oprogramowania diagnostycznego (takiego jak NCS Expert, INPA, ISTA/D) do zakodowania go do Twojego samochodu. Bez tego kroku, nawet jeśli moduł jest sprawny, wiele funkcji może nie działać poprawnie, a centralny zamek nadal może sprawiać problemy. To zadanie najlepiej powierzyć doświadczonemu elektronikowi samochodowemu lub warsztatowi specjalizującemu się w BMW.
