Gdzie jest sterownik zamka Volvo V70? Lokalizacja i naprawa CEM

Witaj, jestem tu, aby pomóc Ci rozwiązać problem z centralnym zamkiem w Twoim Volvo V70. Wiem z własnego doświadczenia, jak frustrujące potrafią być awarie tego systemu, zwłaszcza gdy nie wiesz, gdzie szukać przyczyny. W tym artykule przeprowadzimy Cię przez proces identyfikacji i zlokalizowania sterownika centralnego zamka w różnych generacjach tego popularnego modelu. Często okazuje się, że za problemy z zamkami odpowiada niepozorny moduł elektroniczny, zintegrowany z innymi kluczowymi funkcjami pojazdu.

Dlaczego zamek centralny przestaje działać? To nie zawsze wina pilota

Kiedy centralny zamek przestaje działać, pierwszą myślą wielu kierowców jest rozładowana bateria w pilocie. Oczywiście, to najprostsze i najczęstsze wyjaśnienie, ale niestety nie jedyne. W moim warsztacie nierzadko spotykam się z sytuacjami, gdy wymiana baterii nic nie daje, a problem leży gdzie indziej. Może to być usterka mechaniczna samego siłownika w drzwiach, który po prostu się zużył i nie jest w stanie już zamykać ani otwierać zamka. Jednak równie często, a nawet częściej w przypadku Volvo V70, winowajcą okazuje się moduł elektroniczny odpowiedzialny za sterowanie całym systemem. Problemy z elektroniką bywają bardziej złożone i potrafią objawiać się w nieoczywisty sposób.

Objawy, które wskazują na problem ze sterownikiem, a nie zwykłym siłownikiem

Istnieje kilka sygnałów, które powinny wzbudzić Twoją czujność i skłonić do podejrzenia awarii głównego sterownika, a nie tylko pojedynczego siłownika:

• Centralny zamek nie reaguje ani na pilota, ani na przycisk w kabinie żadne drzwi się nie zamykają ani nie otwierają.
• Zamek działa w sposób losowy czasem działa poprawnie, a czasem odmawia posłuszeństwa, na przykład tylko w określonych warunkach temperaturowych lub po dłuższej jeździe.
• Obserwujesz problemy z oświetleniem wewnętrznym lub zewnętrznym światła mogą migotać, przygasać lub w ogóle się nie zapalać, co sugeruje problemy z zasilaniem lub sterowaniem.
• Doświadczasz usterek wycieraczek lub kierunkowskazów to kolejny dowód na to, że problem może być bardziej złożony i dotyczyć wielu systemów elektrycznych.
• Na desce rozdzielczej pojawiają się losowe błędy i komunikaty o awariach mogą to być komunikaty dotyczące hamulców, poduszek powietrznych (SRS) czy innych, pozornie niezwiązanych systemów. Taka "koncertowa" awaria różnych podzespołów często wskazuje na problem z centralnym modułem elektronicznym.

Sterownik zamka a moduł CEM: co kontroluje drzwi w Twoim V70?

Czym jest Central Electronic Module (CEM) i dlaczego to on jest najczęstszym winowajcą?

W większości nowszych Volvo, a zwłaszcza w drugiej i trzeciej generacji V70, za sterowanie centralnym zamkiem odpowiada nie pojedynczy moduł, a zintegrowany system. Mowa tu o module CEM, czyli Central Electronic Module. Pomyśl o nim jak o centralnym "mózgu" dla wielu układów elektrycznych w samochodzie. Kontroluje on nie tylko zamki drzwi, ale także oświetlenie, wycieraczki, systemy informacyjne, a nawet niektóre funkcje silnika. Ta integracja funkcji sprawia, że awaria modułu CEM często objawia się szerokim wachlarzem problemów, a problemy z centralnym zamkiem są tylko jednym z objawów. Z mojego doświadczenia wynika, że to właśnie "zimne luty" na płytce drukowanej CEM są najczęstszą przyczyną jego awarii. Drgania i zmiany temperatur prowadzą do pękania połączeń, co skutkuje problemami z komunikacją między modułem a innymi podzespołami.

Jak odróżnić awarię CEM od problemów z zamkiem w drzwiach lub odbiornikiem sygnału?

Klucz do diagnozy tkwi w objawach. Jeśli problem dotyczy tylko jednych drzwi na przykład tylko drzwi kierowcy nie chcą się otworzyć to najprawdopodobniej winny jest siłownik w tych konkretnych drzwiach. Jest to stosunkowo prosta i tania naprawa. Jednak gdy objawy są bardziej rozległe i obejmują wiele systemów, jak wspomniane wcześniej problemy z oświetleniem, wycieraczkami, czy wieloma drzwiami jednocześnie, wtedy z dużym prawdopodobieństwem możemy wskazać na moduł CEM. Warto też pamiętać o module REM (Rear Electronic Module), który często odpowiada za odbiór sygnału z pilota. Jeśli problemy z pilotem występują razem z innymi usterkami elektrycznymi w tylnej części samochodu, to właśnie REM może być podejrzany.

Lokalizacja sterownika: znajdź moduł w swojej generacji Volvo V70

Volvo V70 I (1996-2000): Gdzie ukryto oddzielny moduł zamka?

W pierwszej generacji Volvo V70 (modele produkowane w latach 1996-2000) sytuacja jest nieco inna niż w nowszych modelach. Tutaj sterownik centralnego zamka jest zazwyczaj osobnym elementem, a nie częścią zintegrowanego modułu CEM. Najczęściej można go zlokalizować głęboko w desce rozdzielczej, po stronie pasażera, za schowkiem. Czasami może być to również niewielka, prostokątna puszka lub przekaźnik ukryty w okolicach kolumny kierownicy. Dostęp do niego może wymagać demontażu części elementów deski rozdzielczej, co bywa pracochłonne.

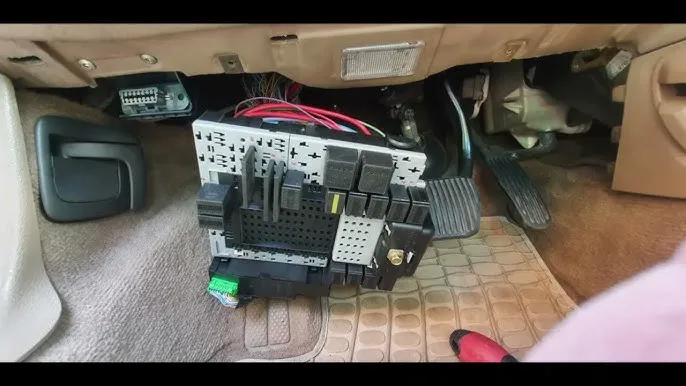

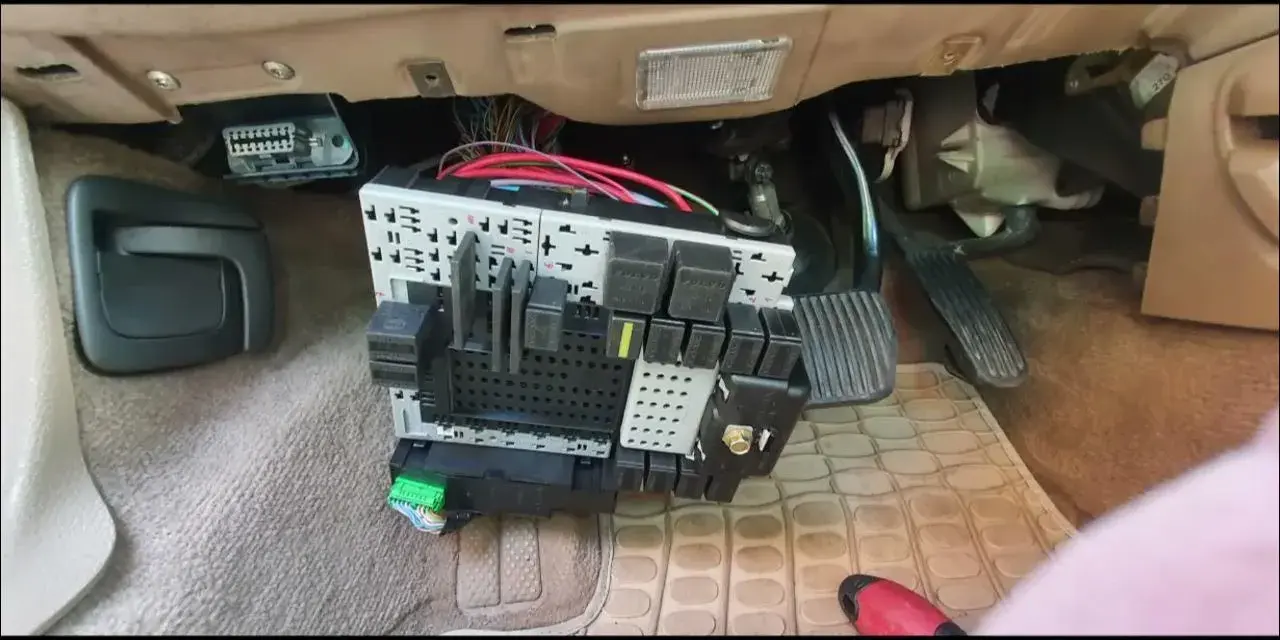

Volvo V70 II (2000-2007): Precyzyjna instrukcja dotarcia do modułu CEM pod deską rozdzielczą

W Volvo V70 drugiej generacji (lata produkcji 2000-2007) moduł CEM, który integruje funkcje centralnego zamka, znajduje się w bardziej dostępnym miejscu, choć nadal wymaga pewnego wysiłku. Oto jak się do niego dostać:

1. Lokalizacja: Moduł CEM znajduje się wysoko pod deską rozdzielczą, po stronie kierowcy. Zazwyczaj umiejscowiony jest w pobliżu kolumny kierownicy i głównej skrzynki z bezpiecznikami.
2. Demontaż osłon: Aby uzyskać dostęp, będziesz musiał zdemontować dolne osłony deski rozdzielczej po stronie kierowcy. Zazwyczaj są to panele znajdujące się nad pedałami oraz osłona wokół kolumny kierownicy.
3. Ogólne wskazówki: Podczas demontażu elementów tapicerki i osłon używaj narzędzi do demontażu tapicerki (tzw. "łyżek" plastikowych), aby uniknąć porysowania plastików. Zwróć uwagę na zatrzaski i śruby mocujące często są ukryte.

Volvo V70 III (2007-2016): Jak zlokalizować zintegrowany moduł CEM w najnowszym modelu?

W Volvo V70 trzeciej generacji (lata produkcji 2007-2016) lokalizacja modułu CEM jest bardzo podobna do tej z generacji II. Również znajduje się on wysoko pod deską rozdzielczą, po stronie kierowcy, w okolicach kolumny kierownicy. W tych nowszych modelach moduł CEM jest jeszcze bardziej rozbudowany i integruje jeszcze więcej funkcji elektronicznych pojazdu. Proces dostępu do niego będzie więc analogiczny wymaga demontażu dolnych osłon deski rozdzielczej.

Jak zidentyfikować i bezpiecznie zdemontować moduł CEM?

Niezbędne narzędzia: co przygotować przed rozpoczęciem pracy?

Zanim zabierzesz się do pracy, upewnij się, że masz pod ręką odpowiednie narzędzia. Ułatwi to znacznie pracę i zminimalizuje ryzyko uszkodzenia elementów:

• Zestaw wkrętaków: przyda Ci się zarówno płaski, jak i krzyżakowy, a także zestaw kluczy Torx (gwiazdkowych), które są często używane w Volvo.
• Narzędzia do demontażu tapicerki: plastikowe łyżki lub specjalne zestawy do podważania elementów wnętrza zapobiegną porysowaniu plastików.
• Latarka: dostęp do modułu jest często ograniczony, więc dobre oświetlenie jest kluczowe.
• Klucze nasadowe: mogą być potrzebne do odkręcenia śrub mocujących sam moduł CEM.
• Ściereczka lub ręcznik: warto położyć coś pod demontowane elementy, aby zabezpieczyć je przed zarysowaniem lub zgubieniem.

Instrukcja demontażu osłon i uzyskania dostępu do sterownika (ze wskazówkami wizualnymi)

Bezpieczeństwo przede wszystkim! Pamiętaj, aby przed rozpoczęciem jakichkolwiek prac związanych z elektroniką odłączyć akumulator. Oto kroki, które musisz wykonać:

1. Odłącz akumulator: Jest to absolutnie kluczowy krok, aby uniknąć zwarcia i uszkodzenia modułów elektronicznych. Odłącz klemę ujemną.
2. Zdemontuj dolne osłony: Usuń panele znajdujące się pod deską rozdzielczą po stronie kierowcy. Może to obejmować osłonę nad pedałami oraz osłonę kolumny kierownicy.
3. Odłącz złącza elektryczne: Po uzyskaniu dostępu do modułu CEM, zobaczysz liczne wiązki przewodów podłączone do niego za pomocą złączy. Ostrożnie odepnij je wszystkie. Zwróć uwagę na sposób ich mocowania często posiadają zatrzaski, które trzeba nacisnąć.
4. Odkręć moduł: Moduł CEM jest zazwyczaj przykręcony do konstrukcji samochodu kilkoma śrubami lub mocowany za pomocą zatrzasków. Odkręć je lub odepnij.
5. Wyjmij moduł: Delikatnie wyjmij moduł CEM z jego miejsca. Uważaj na pozostałe okablowanie, aby niczego nie uszkodzić.

Tak wygląda poszukiwany moduł: numery seryjne i charakterystyczne cechy

Moduł CEM w Volvo V70 to zazwyczaj prostokątna, plastikowa skrzynka, najczęściej w kolorze czarnym lub szarym. Charakterystyczną cechą jest obecność wielu gniazd na wiązki przewodów, które wchodzą do modułu z różnych stron. Na obudowie modułu znajdziesz również etykiety z nadrukowanymi numerami seryjnymi oraz numerami części. Te oznaczenia są niezwykle ważne, jeśli będziesz chciał zamówić nowy lub używany moduł zamienny. Pozwalają one na dokładne zidentyfikowanie wersji modułu, która jest kompatybilna z Twoim konkretnym modelem i rocznikiem Volvo.

Problem zlokalizowany: opcje naprawy sterownika centralnego zamka

Najczęstsza usterka: Czym są "zimne luty" i czy można je naprawić samemu?

Jak już wspomniałem, najczęstszą przyczyną awarii modułu CEM są tzw. "zimne luty". Są to mikropęknięcia lub niedostateczne połączenia lutowane na płytce drukowanej wewnątrz modułu. Powstają one na skutek ciągłych drgań samochodu oraz cyklicznych zmian temperatur, które powodują rozszerzanie i kurczenie się elementów elektronicznych i samego laminatu. Z czasem połączenie pęka, przerywając przepływ prądu. Naprawa "zimnych lutów" wymaga precyzyjnej lutownicy, dobrego oka i pewnej ręki. Choć teoretycznie jest to możliwe do wykonania w warunkach domowych, osobiście odradzam takie próby, jeśli nie masz doświadczenia w elektronice. Łatwo o uszkodzenie delikatnych ścieżek lub innych komponentów. Lepiej powierzyć to zadanie specjalistom.

Profesjonalna regeneracja modułu CEM: na czym polega i ile kosztuje?

Profesjonalna regeneracja modułu CEM to usługa polegająca na kompleksowej naprawie uszkodzonego sterownika. W jej ramach fachowcy dokładnie diagnozują problem, a następnie dokonują ponownego przelutowania wszystkich kluczowych połączeń (tzw. "reflow"), wymieniając przy okazji wszelkie uszkodzone lub podejrzane komponenty elektroniczne. Po naprawie moduł jest dokładnie testowany, aby upewnić się, że wszystkie funkcje działają poprawnie. Koszt takiej usługi w Polsce zazwyczaj waha się od kilkuset do nieco ponad tysiąca złotych, w zależności od stopnia skomplikowania naprawy i renomy warsztatu. Jest to zazwyczaj znacznie tańsza opcja niż zakup nowego modułu w autoryzowanym serwisie.

Wymiana na moduł używany: o czym musisz pamiętać, by uniknąć problemów z kodowaniem?

Alternatywnym rozwiązaniem jest zakup używanego modułu CEM. Jest to często tańsza opcja, jednak wiąże się z pewnym ryzykiem i dodatkowymi czynnościami. Kluczową kwestią jest tutaj programowanie lub klonowanie danych ze starego modułu do nowego. Moduł CEM jest ściśle powiązany z immobilizerem oraz innymi systemami w samochodzie. Jeśli po prostu podmienisz moduł na używany, auto może nie odpalić lub będą występować inne błędy. Dlatego też, po wymianie modułu, zazwyczaj konieczna jest wizyta w specjalistycznym serwisie, który dysponuje odpowiednim oprogramowaniem do zakodowania nowego modułu do Twojego pojazdu. Czasami możliwe jest sklonowanie danych ze starego, uszkodzonego modułu, co jest najlepszym rozwiązaniem, ale wymaga to specjalistycznego sprzętu.

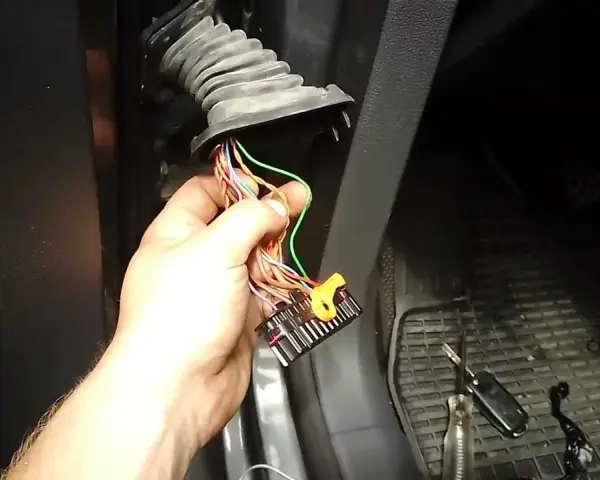

Przeczytaj również: Gdzie jest sterownik centralnego zamka Ford Galaxy? Lokalizacja i objawy

Zanim wyślesz moduł do naprawy: sprawdź te elementy

Zanim podejmiesz decyzję o wysłaniu modułu do naprawy lub jego wymianie, warto upewnić się, że problem nie leży w prostszych do usunięcia usterkach. Czasami wystarczy drobna interwencja, aby przywrócić pełną sprawność centralnego zamka.

Kontrola bezpieczników odpowiedzialnych za centralny zamek

Bezpieczniki to pierwsza i najprostsza rzecz, którą powinieneś sprawdzić. W Volvo V70 skrzynki bezpieczników znajdują się w kilku miejscach zazwyczaj jedna jest pod maską, a druga w kabinie, często po stronie kierowcy lub pasażera. Aby zidentyfikować bezpieczniki odpowiedzialne za centralny zamek, najlepiej zajrzeć do instrukcji obsługi Twojego pojazdu. Znajdziesz tam szczegółowy schemat rozmieszczenia bezpieczników i ich przeznaczenie. Po zlokalizowaniu odpowiednich bezpieczników, sprawdź każdy z nich. Możesz to zrobić wizualnie (szukając przepalonego drucika w środku) lub za pomocą miernika ciągłości. Jeśli znajdziesz przepalony bezpiecznik, wymień go na nowy o identycznej wartości prądowej (tej samej liczby Amperów).

Diagnostyka siłowników w drzwiach: jak sprawdzić, czy to nie one są źródłem problemu?

Jak już wspominałem, jeśli problem z centralnym zamkiem dotyczy tylko jednych drzwi, to najprawdopodobniej winny jest siłownik w tych konkretnych drzwiach. Możesz to łatwo sprawdzić. Spróbuj zamknąć i otworzyć drzwi za pomocą pilota lub przycisku w kabinie. Nasłuchuj, czy słychać pracę siłownika w drzwiach, które sprawiają problem. Jeśli nie słychać żadnego dźwięku, a inne drzwi działają poprawnie, to prawdopodobnie siłownik jest uszkodzony. Możesz też spróbować ręcznie zablokować i odblokować zamek w tych drzwiach. Jeśli mechanizm działa ciężko lub się zacina, potwierdza to podejrzenie uszkodzenia siłownika.

Rola modułu REM (Rear Electronic Module): kiedy to on może być winny?

W niektórych modelach Volvo, w tym również w V70, za odbiór sygnału z pilota centralnego zamka może odpowiadać moduł REM (Rear Electronic Module), czyli tylny moduł elektroniczny. Moduł ten często zlokalizowany jest w bagażniku, pod wykładziną lub w okolicach tylnych lamp. REM kontroluje nie tylko funkcje związane z tyłem pojazdu (np. oświetlenie), ale także wspomniany odbiornik sygnału radiowego z kluczyka. Jeśli problemy z centralnym zamkiem pojawiają się jednocześnie z innymi usterkami elektrycznymi w tylnej części samochodu, lub jeśli pilot działa bardzo sporadycznie, warto rozważyć sprawdzenie modułu REM. Jego awaria może być przyczyną problemów z działaniem zamka na odległość.
