Problemy z centralnym zamkiem w Fordzie Galaxy mogą być frustrujące, ale często ich źródło tkwi w jednym, kluczowym elemencie module komfortu. Zrozumienie, gdzie się znajduje i jak działa, może znacząco ułatwić samodzielną diagnozę i naprawę, oszczędzając czas i pieniądze. W tym artykule przeprowadzimy Cię przez proces lokalizacji i podstawowej diagnostyki tego podzespołu w różnych generacjach Galaxy.
Moduł komfortu Ford Galaxy klucz do problemów z centralnym zamkiem i jego lokalizacja
- Sterownik centralnego zamka w Fordzie Galaxy to zazwyczaj zintegrowany moduł komfortu lub BCM, odpowiadający za wiele funkcji elektronicznych pojazdu.
- Większość generacji Forda Galaxy ma moduł komfortu umieszczony pod deską rozdzielczą, po stronie kierowcy, często w okolicy skrzynki bezpieczników.
- Typowe objawy awarii to brak reakcji zamka na pilota, samoczynne zamykanie/otwieranie drzwi, problemy z szybami czy oświetleniem wewnętrznym.
- Główne przyczyny uszkodzeń to zimne luty na płytce drukowanej oraz zawilgocenie modułu.
- Dostęp do modułu wymaga demontażu elementów deski rozdzielczej, a wymiana w nowszych modelach może wymagać kodowania.
To nie sterownik, a moduł komfortu co musisz wiedzieć?

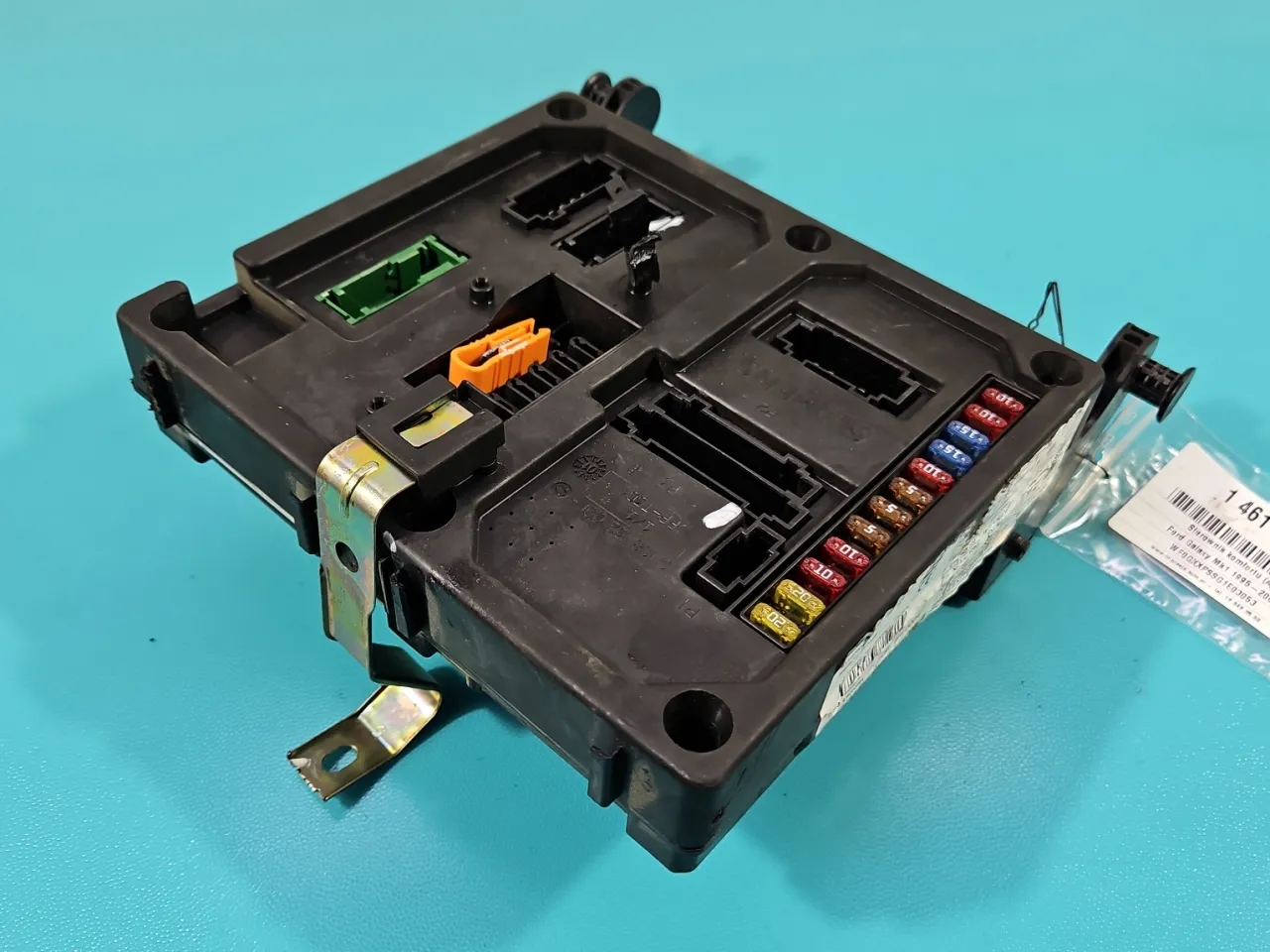

Kiedy mówimy o "sterowniku centralnego zamka" w kontekście Forda Galaxy, zazwyczaj mamy na myśli zintegrowany podzespół elektroniczny, który nosi nazwę "moduł komfortu" lub "BCM" (Body Control Module). Ten moduł to serce wielu elektronicznych funkcji w Twoim samochodzie. Odpowiada on nie tylko za sprawne działanie zamków drzwi, ale także za sterowanie elektrycznymi szybami, oświetleniem wewnętrznym, a nawet fabrycznym alarmem. Jego wszechstronność oznacza, że awaria tego jednego elementu może objawiać się na wiele różnych sposobów, wykraczających poza sam centralny zamek.
Najczęstsze objawy, które wskazują na awarię modułu
- Centralny zamek nie reaguje na pilota ani na kluczyk.
- Zamek samoczynnie zamyka lub otwiera drzwi.
- Nie działają elektrycznie sterowane szyby (wszystkie lub niektóre).
- Problemy z oświetleniem wewnętrznym (nie zapala się lub nie gaśnie).
- Nie działa alarm fabryczny.
- Wariująca elektronika, np. migające kontrolki.
- Problemy z domykaniem szyb z pilota.
Zimne luty i wilgoć poznaj typowe przyczyny problemów
Najczęściej spotykane przyczyny awarii modułu komfortu to problemy z samą elektroniką, takie jak tzw. "zimne luty" na płytce drukowanej. Są to miejsca, gdzie połączenie lutowane nie jest idealne, co prowadzi do przerw w obwodzie. Kolejnym częstym winowajcą jest wilgoć, która dostaje się do modułu na skutek nieszczelności podszybia lub uszczelek drzwi. Z czasem może to prowadzić do korozji i zwarć. Rzadziej, ale również zdarzają się awarie spowodowane zwarciami w samej instalacji elektrycznej pojazdu.
Gdzie ukrył się moduł komfortu w Fordzie Galaxy?
Ford Galaxy Mk1 (1995-2000): Przewodnik po demontażu i znalezieniu modułu
W pierwszej generacji Forda Galaxy, produkowanej w latach 1995-2000, moduł komfortu znajdował się po lewej stronie deski rozdzielczej. Aby się do niego dostać, trzeba było sięgnąć głęboko za skrzynkę bezpieczników. Zazwyczaj był to czarny, plastikowy moduł, do którego podłączonych było kilka wiązek elektrycznych. Dostęp do niego nie należał do najłatwiejszych i wymagał pewnej cierpliwości oraz demontażu dolnej osłony deski rozdzielczej.
Ford Galaxy Mk2 (2000-2006): Jak dostać się do sterownika nad bezpiecznikami?
Lokalizacja modułu komfortu w Fordzie Galaxy Mk2 (2000-2006) jest bardzo zbliżona do tej z poprzedniej generacji. Nadal znajduje się on pod deską rozdzielczą, po stronie kierowcy, zazwyczaj umieszczony nad skrzynką bezpieczników. Warto zaznaczyć, że właśnie w tej generacji problemy z modułem, a konkretnie z wspomnianymi zimnymi lutami, są dość często opisywane przez użytkowników na forach motoryzacyjnych. Dlatego, jeśli masz problemy z centralnym zamkiem w Mk2, warto przyjrzeć się bliżej właśnie temu elementowi.
Ford Galaxy Mk3 (2006-2015): Lokalizacja modułu BCM i na co uważać
W trzeciej generacji Forda Galaxy, produkowanej od 2006 do 2015 roku, moduł ten występuje pod nazwą BCM (Body Control Module). Jego lokalizacja jest nadal po stronie kierowcy, ale jest on bardziej zintegrowany z główną skrzynką bezpieczników kabinową, znaną jako CJB (Central Junction Box). W tej generacji pojazdów częstym problemem prowadzącym do awarii modułu jest jego zawilgocenie, co może być spowodowane nieszczelnościami w okolicach podszybia lub uszczelek drzwi. Upewnij się, że wszystkie uszczelki są w dobrym stanie.
Prosta diagnostyka modułu komfortu, którą wykonasz samodzielnie
Sprawdzenie bezpieczników pierwszy i najważniejszy krok
Zanim zaczniesz rozbierać pół deski rozdzielczej, zawsze zacznij od najprostszego sprawdzenia bezpieczników. Bezpieczniki odpowiadają za zasilanie wielu układów w samochodzie, w tym również modułu komfortu i centralnego zamka. Czasami wystarczy wymienić jeden przepalony bezpiecznik, aby przywrócić pełną funkcjonalność. Zlokalizuj skrzynkę bezpieczników (zazwyczaj pod deską rozdzielczą po stronie kierowcy lub w komorze silnika) i sprawdź bezpieczniki opisane jako "central lock", "body control module" lub podobnie. Warto mieć pod ręką schemat bezpieczników, który zazwyczaj znajduje się na klapce skrzynki lub w instrukcji obsługi pojazdu.Jak ocenić, czy moduł komfortu jest zawilgocony?
Ocena, czy moduł komfortu jest zawilgocony, wymaga dokładnych oględzin. Po zdemontowaniu modułu, zwróć uwagę na wszelkie ślady wilgoci, nalotu lub korozji na jego obudowie oraz na złączach elektrycznych. Szczególnie dokładnie obejrzyj płytkę drukowaną czy nie widać na niej zielonkawego osadu lub śladów zacieków. Jeśli zauważysz jakiekolwiek oznaki wilgoci, jest bardzo prawdopodobne, że to właśnie ona jest przyczyną problemów. W takim przypadku warto spróbować osuszyć moduł i sprawdzić, czy to pomoże, ale często konieczna jest profesjonalna regeneracja lub wymiana.
Kiedy warto spróbować naprawy, a kiedy konieczna jest wymiana?
Naprawa modułu komfortu jest często możliwa, jeśli problemem są tzw. zimne luty. W takim przypadku doświadczony elektronik lub mechanik może przelutować podejrzane punkty na płytce drukowanej, co może rozwiązać problem. Jest to zazwyczaj tańsza opcja niż wymiana całego modułu. Jednak w przypadku poważnych uszkodzeń, takich jak rozległa korozja spowodowana wilgocią, lub uszkodzenia elementów elektronicznych, naprawa może być nieopłacalna lub niemożliwa. Wtedy jedynym rozwiązaniem jest wymiana modułu na nowy lub używany.
Przeczytaj również: Skoda Fabia 2: ile litrów ma bak? Zasięg i rezerwa
Wymiana modułu komfortu w Fordzie Galaxy czy poradzisz sobie sam?
Wybór odpowiedniego modułu na jakie numery i oznaczenia zwrócić uwagę?
Wybór odpowiedniego modułu zastępczego, czy to nowego, czy używanego, jest kluczowy. Najważniejsze jest, aby dopasować moduł pod względem numerów części i oznaczeń. Często te same modele Forda Galaxy mogą mieć różne moduły w zależności od wyposażenia i roku produkcji. Sprawdź dokładnie numer części wybitego na starym module i szukaj identycznego lub kompatybilnego zamiennika. Informacje o numerach części znajdziesz również w katalogach części lub pytając w serwisie Forda.
Kodowanie modułu dlaczego jest tak ważne w nowszych modelach?
W nowszych generacjach Forda Galaxy, zwłaszcza od Mk3 wzwyż, wymiana modułu komfortu często wiąże się z koniecznością jego kodowania, czyli adaptacji do konkretnego pojazdu. Nowy lub używany moduł musi zostać "nauczony" Twojego samochodu, aby wszystkie funkcje, takie jak centralny zamek, elektryczne szyby, oświetlenie czy alarm, działały poprawnie i bez błędów. Bez odpowiedniego kodowania, nawet w pełni sprawny moduł może nie działać prawidłowo lub nie działać wcale. Proces ten zazwyczaj wymaga specjalistycznego sprzętu diagnostycznego i jest przeprowadzany w warsztacie.
Ile kosztuje nowy lub używany moduł i na jaki wydatek przygotować się w warsztacie?
Koszt używanego modułu komfortu do starszych generacji Forda Galaxy (Mk1, Mk2) jest stosunkowo niski na portalach aukcyjnych można je znaleźć w przedziale od 50 do 200 złotych. Nowsze moduły BCM z generacji Mk3 będą zazwyczaj droższe. Jeśli chodzi o koszty w warsztacie, sama diagnostyka problemu może kosztować od 100 do 300 złotych, w zależności od skomplikowania. Wymiana modułu wraz z jego kodowaniem to już wydatek rzędu kilkuset złotych, który może się różnić w zależności od cennika danego serwisu.
