Audi A4 B5: Gdzie jest moduł komfortu? Lokalizacja i objawy

Witaj w moim poradniku dotyczącym Audi A4 B5. Dzisiaj zajmiemy się jednym z kluczowych elementów odpowiedzialnych za komfort i bezpieczeństwo Twojego samochodu modułem komfortu, a konkretnie jego lokalizacją. Znalezienie tego niewielkiego, ale potężnego sterownika jest pierwszym i najważniejszym krokiem do rozwiązania wielu problemów z centralnym zamkiem, elektrycznymi szybami czy nawet alarmem. Bez tej wiedzy dalsza diagnostyka staje się po prostu niemożliwa.

Dlaczego zlokalizowanie modułu komfortu to pierwszy krok do rozwiązania problemu?

Kiedy zaczynają dziać się dziwne rzeczy z centralnym zamkiem, elektrycznymi szybami, albo alarm zaczyna wariować, często pierwszym podejrzanym jest właśnie moduł komfortu. Ale żeby cokolwiek z tym zrobić sprawdzić, naprawić, czy wymienić musisz wiedzieć, gdzie on w ogóle jest. Bez tej podstawowej wiedzy, będziesz błądził po omacku. Lokalizacja tego elementu jest absolutnie fundamentalna, ponieważ to od niej zależy, czy w ogóle będziesz w stanie przeprowadzić dalsze kroki diagnostyczne i naprawcze. To jak próba naprawy silnika bez otwierania maski po prostu się nie da.

Czym dokładnie jest sterownik centralnego zamka i za co odpowiada?

Moduł komfortu, znany w Audi A4 B5 również jako sterownik centralnego zamka, to niewielki komputer pokładowy, który zarządza szeregiem funkcji związanych właśnie z komfortem użytkowania pojazdu. Jego główne zadania obejmują sterowanie pracą centralnego zamka otwieranie i zamykanie drzwi za pomocą kluczyka lub pilota. Ale to nie wszystko! Ten moduł odpowiada również za prawidłowe działanie elektrycznych szyb, steruje oświetleniem wewnętrznym kabiny (np. zapalanie się lampki po otwarciu drzwi), zarządza pracą fabrycznego alarmu, a w niektórych wersjach nawet ryglowaniem klapki wlewu paliwa. To prawdziwe centrum dowodzenia wieloma wygodnymi funkcjami.

Precyzyjna lokalizacja modułu komfortu w Audi A4 B5

Przygotuj się do poszukiwań: Niezbędne narzędzia

• Zestaw kluczy nasadowych (szczególnie mniejsze rozmiary)
• Śrubokręty (płaskie i krzyżakowe)
• Narzędzia do demontażu tapicerki (plastikowe spudgery lub podobne) pomogą uniknąć zarysowań
• Latarka do oświetlenia trudno dostępnych miejsc

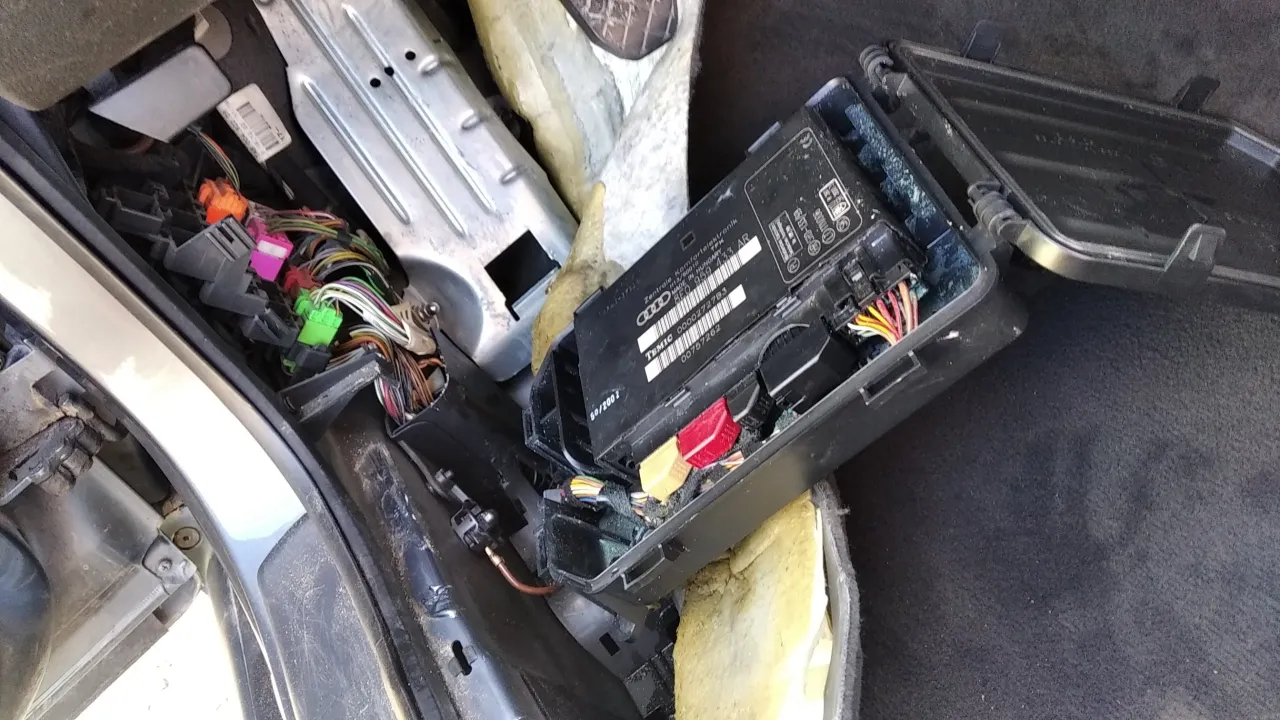

Dokładna lokalizacja: Pod nogami kierowcy, ale gdzie konkretnie?

Jeśli chodzi o dokładne miejsce, to w Audi A4 B5 moduł komfortu znajduje się pod dywanikiem po stronie kierowcy. Nie jest to jednak gdzieś na środku podłogi. Musisz szukać go bliżej progu, przykróconego do blachy podłogi, często w niewielkiej, czarnej, plastikowej skrzynce. Aby się do niego dostać, trzeba będzie trochę pogrzebać przy elementach wykończenia wnętrza. To takie miejsce, które rzadko kiedy jest odkrywane podczas normalnego użytkowania samochodu, ale właśnie tam kryje się serce systemu centralnego zamka.

Demontaż osłon i wykładziny instrukcja, by niczego nie uszkodzić

1. Otwórz drzwi kierowcy.
2. Zlokalizuj plastikową osłonę progu drzwi. Zazwyczaj jest ona przytrzymywana przez kilka zatrzasków lub śrubek. Delikatnie podważ ją za pomocą narzędzi do demontażu tapicerki, zaczynając od przodu.
3. Po zdjęciu osłony progu, będziesz miał lepszy dostęp do wykładziny podłogowej.
4. Ostrożnie odsuń lub lekko podnieś wykładzinę podłogową w okolicy progu, aby odsłonić miejsce, gdzie znajduje się moduł komfortu. Czasami wykładzina może być przyklejona lub przytrzymywana przez dodatkowe elementy działaj powoli i metodycznie.
5. Uważaj na wszelkie przewody elektryczne i linki, które mogą znajdować się pod wykładziną. Nie szarp ich na siłę.

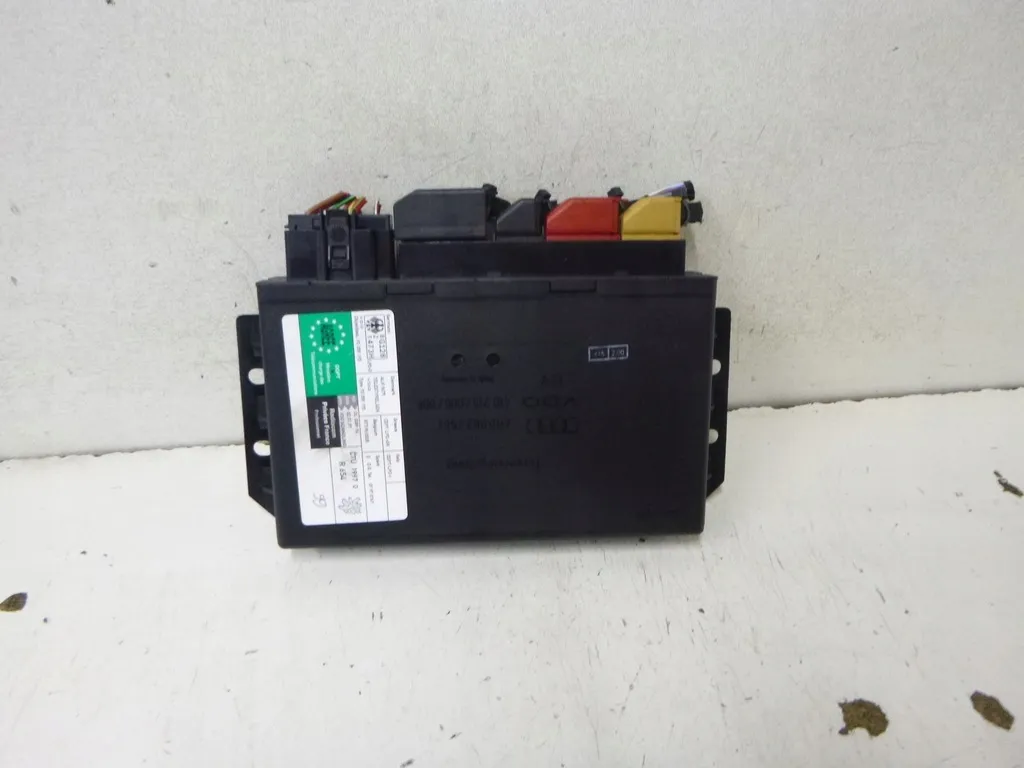

Jak wygląda poszukiwany element? Identyfikacja czarnej skrzynki

Gdy już uda Ci się odsunąć wykładzinę, zobaczysz czarną, plastikową skrzynkę. To właśnie w niej zamknięty jest moduł komfortu. Sama skrzynka może być przykręcona kilkoma śrubkami. Po jej otwarciu, w środku znajdziesz płytkę drukowaną z elektroniką. Najlepszym sposobem na identyfikację jest odczytanie numeru seryjnego, który jest zazwyczaj wybity na obudowie lub na etykiecie modułu. To kluczowe, jeśli planujesz wymianę numer musi się zgadzać!

Objawy uszkodzonego modułu komfortu w Audi A4 B5

Najczęstsze objawy, które wskazują na uszkodzenie modułu komfortu

• Brak reakcji na pilota: Najbardziej klasyczny objaw. Samochód po prostu nie reaguje na sygnał z kluczyka.
• Niedziałający centralny zamek z kluczyka: Drzwi nie zamykają się lub nie otwierają, nawet gdy przekręcasz kluczyk w zamku.
• Problemy z elektrycznymi szybami: Szyby opadają lub nie podnoszą się prawidłowo, czasem działają tylko z jednego miejsca.
• Nieprawidłowe działanie oświetlenia wewnętrznego: Lampka kabinowa nie zapala się lub gaśnie w nieodpowiednich momentach.
• Samoczynne włączanie się alarmu: Alarm uruchamia się bez wyraźnego powodu.
• Problemy z ryglowaniem klapki wlewu paliwa: Klapka nie chce się otworzyć lub zamknąć.

Brak reakcji na pilota czy to zawsze problem ze sterownikiem?

Brak reakcji na pilota to rzeczywiście bardzo częsty objaw wskazujący na problem z modułem komfortu, ale nie zawsze jest to jedyna przyczyna. Zanim zaczniesz rozkręcać pół samochodu, sprawdź najpierw najprostsze rzeczy. Upewnij się, że bateria w pilocie jest naładowana lub wymień ją na nową. Czasami moduł może po prostu "zgubić" sparowanie z pilotem i wtedy konieczne jest ponowne kodowanie kluczyków. W skrajnych przypadkach problem może leżeć po stronie samego pilota warto spróbować z drugim, jeśli masz taką możliwość.

Problemy z szybami i oświetleniem? To również może być objaw

Wiele osób kojarzy moduł komfortu głównie z centralnym zamkiem, ale jego rola jest znacznie szersza. Jeśli zauważysz, że elektryczne szyby zaczynają działać kapryśnie jedna opada, inna nie chce się podnieść, albo wszystkie działają tylko wtedy, gdy kluczyk jest w stacyjce to również może być sygnał, że moduł komfortu szwankuje. Podobnie jest z oświetleniem wewnętrznym. Jeśli lampka w kabinie nie zapala się po otwarciu drzwi, albo gaśnie w dziwnych momentach, to kolejny trop prowadzący do tego właśnie sterownika.

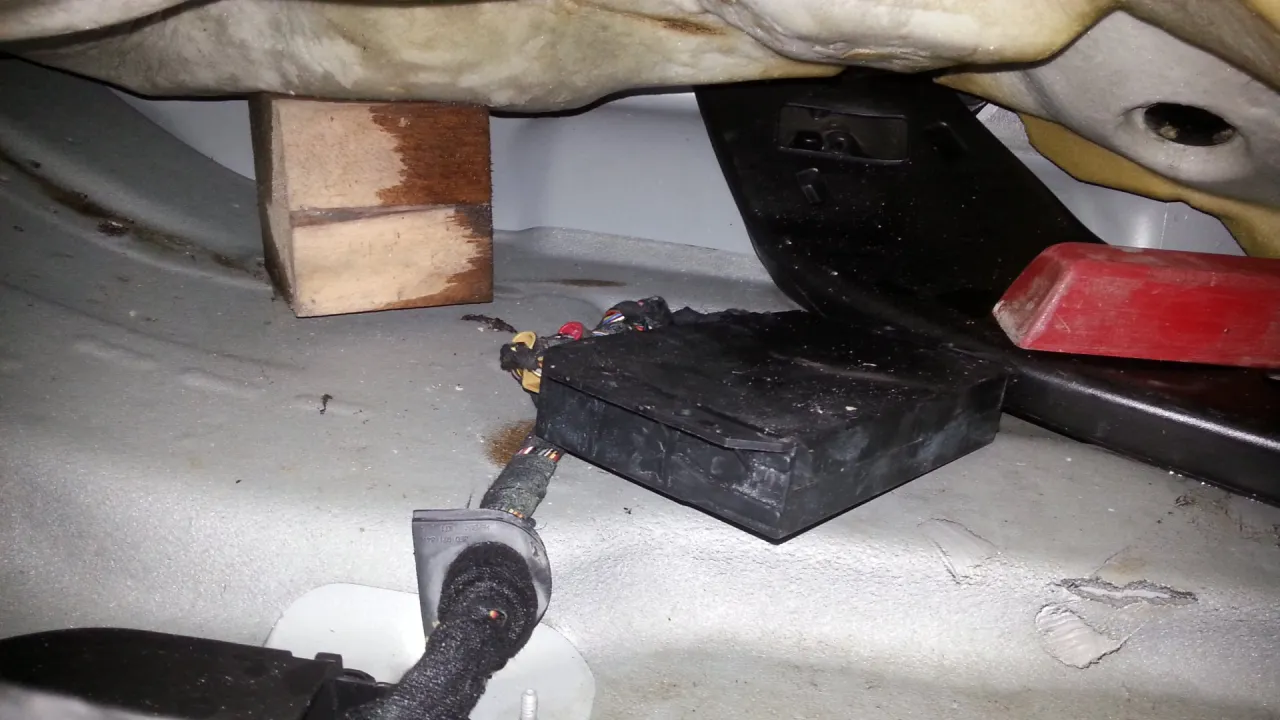

Zalany moduł komfortu: Diagnoza i pierwsze kroki

Dlaczego woda jest największym wrogiem tego podzespołu?

Niestety, moduł komfortu w Audi A4 B5 jest wyjątkowo podatny na zalanie. Dlaczego? Ponieważ znajduje się nisko, blisko podłogi, gdzie woda z łatwością może się gromadzić. Najczęstsze przyczyny to nieszczelne uszczelki drzwi lub szyberdachu, które przepuszczają wodę do wnętrza. Kolejnym winowajcą mogą być zapchane kanały odpływowe w podszybiu woda nie ma gdzie spływać i wlewa się do kabiny. Czasami przyczyną może być też uszkodzona osłona głównego komputera ECU, która chroni również dostęp do modułu komfortu. Kiedy woda dostanie się do obudowy, zaczyna niszczyć elektronikę, powodując korozję i zwarcia.

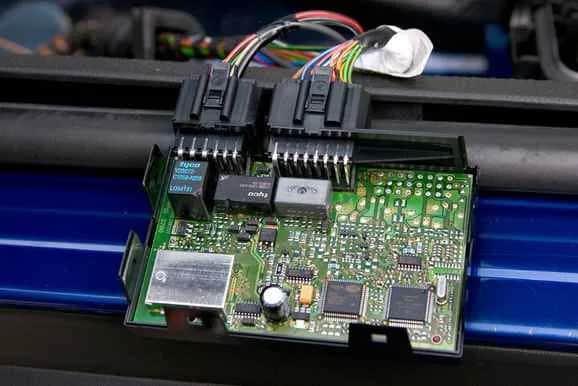

Otwieramy obudowę: Na co zwrócić uwagę na płytce drukowanej?

Po zlokalizowaniu i wyjęciu modułu komfortu, kluczowym krokiem jest otwarcie jego plastikowej obudowy. Zazwyczaj jest ona skręcona śrubkami. Gdy już uda Ci się ją rozpołowić, dokładnie przyjrzyj się płytce drukowanej. Szukaj przede wszystkim widocznych śladów wilgoci, zielonego lub niebieskawego nalotu, który świadczy o korozji. Sprawdź również, czy nie ma przepalonych ścieżek lub uszkodzonych elementów elektronicznych. Czasami nawet drobne, zielone punkciki na pinach złącz mogą być zapowiedzią większych problemów.

Ślady korozji i zielony nalot czy moduł da się jeszcze uratować?

Obecność zielonego nalotu, czyli śniedzi, na stykach lub ścieżkach płytki drukowanej jest niemal pewnym dowodem na to, że moduł był zalany. Jeśli są to tylko drobne naloty na pinach złącz lub niewielkie przebarwienia na ścieżkach, jest duża szansa, że moduł da się uratować. W takim przypadku można spróbować oczyścić płytkę specjalnym preparatem do czyszczenia elektroniki (np. izopropanolem) i poprawić połączenia lutownicze. Jednak jeśli widzisz rozległą korozję, zerwane ścieżki lub wyraźnie spalone elementy, szanse na naprawę maleją, a wymiana staje się bardziej prawdopodobnym rozwiązaniem.

Czyszczenie a wymiana kiedy naprawa ma sens?

Decyzja o naprawie czy wymianie modułu komfortu zależy od stopnia jego uszkodzenia. Jeśli po otwarciu obudowy widzisz jedynie lekkie ślady wilgoci, drobne naloty na złączach i wszystko wygląda w miarę solidnie, warto spróbować go oczyścić i ewentualnie poprawić luty. To rozwiązanie jest zazwyczaj tańsze. Jednak gdy uszkodzenia są poważne widzisz rozległą korozję, przepalone ścieżki, uszkodzone układy scalone naprawa może być nieopłacalna lub wręcz niemożliwa. W takich przypadkach zdecydowanie lepszym i pewniejszym rozwiązaniem jest wymiana modułu na sprawny zamiennik.

Przeczytaj również: Renault Laguna 2: Gdzie jest UCH? Lokalizacja i naprawa zamka

Wymiana modułu komfortu: Jak dobrać odpowiedni i co dalej?

Klucz do sukcesu: Jak dobrać moduł o właściwym numerze?

To bardzo ważna kwestia. Moduły komfortu w Audi A4 B5 nie są uniwersalne. Występują w wielu różnych wersjach, które różnią się numerami seryjnymi. Te numery, na przykład 8L0 862 257 G, 8D0 862 257, czy 8D0 862 257 E, określają, jakie funkcje dany moduł obsługuje. Dlatego przy wymianie kluczowe jest, aby dobrać moduł o identycznym lub przynajmniej kompatybilnym numerze seryjnym. Użycie niewłaściwego modułu może skutkować brakiem działania niektórych funkcji lub nawet problemami z elektroniką samochodu.

Różnice między wersjami sterowników w A4 B5

Jak już wspomniałem, wersje modułów komfortu w A4 B5 różnią się między sobą funkcjonalnością. Jedne mogą obsługiwać tylko podstawowe funkcje centralnego zamka, inne dodają sterowanie elektrycznymi szybami, jeszcze inne są przystosowane do współpracy z fabrycznym alarmem lub zdalnym otwieraniem klapki wlewu paliwa. Czasami różnice mogą być subtelne, ale kluczowe dla poprawnego działania wszystkich systemów w Twoim konkretnym egzemplarzu samochodu. Dlatego zawsze warto sprawdzić numer seryjny starego modułu i szukać identycznego lub zamiennika o podobnym oznaczeniu.

Czy po wymianie modułu konieczne jest kodowanie pilotów?

Tak, w większości przypadków po wymianie modułu komfortu na nowy lub używany, konieczne jest ponowne zakodowanie kluczyków (pilotów). Nowy moduł nie "zna" Twoich pilotów i nie będzie na nie reagował. Proces kodowania zazwyczaj polega na przytrzymaniu odpowiednich przycisków na pilocie w określonej sekwencji, gdy moduł jest w trybie programowania. Czasami wymaga to podłączenia komputera diagnostycznego. Warto o tym pamiętać, aby uniknąć rozczarowania po udanej wymianie samego modułu.

Jak uniknąć problemów z modułem komfortu w przyszłości?

• Regularnie sprawdzaj stan uszczelek drzwi i szyberdachu. Wszelkie pęknięcia lub odklejenia mogą być drogą dla wody.
• Dbaj o czystość kanałów odpływowych w okolicy podszybia. Zapchane liśćmi czy brudem odpływy to prosta droga do zalania kabiny.
• Po każdej większej ulewie lub myjni, nasłuchuj, czy w kabinie nie gromadzi się woda.
• Jeśli zauważysz jakiekolwiek ślady wilgoci pod dywanikami, nie zwlekaj z ich osuszeniem i zlokalizowaniem źródła problemu.
• Przy wymianie szyby przedniej upewnij się, że uszczelka jest prawidłowo zamontowana i nie ma szczelin.
