Peugeot 206: Gdzie jest sterownik zamka? Lokalizacja BSI

Witajcie! Dziś zajmiemy się tematem, który spędza sen z powiek wielu posiadaczom Peugeotów 206: sterownikiem centralnego zamka. Jeśli zastanawiacie się, gdzie jest ten magiczny moduł, który odpowiada za otwieranie i zamykanie drzwi za pomocą pilota, mam dla Was ważną informację. W Waszym Peugeocie 206 nie ma oddzielnego, klasycznego sterownika. Funkcje te są zintegrowane z głównym komputerem pokładowym, czyli modułem BSI. W tym artykule przeprowadzę Was krok po kroku przez proces jego lokalizacji i wyjaśnię, co może być przyczyną ewentualnych problemów.

Czym jest moduł BSI i dlaczego przejął kontrolę nad centralnym zamkiem?

Moduł BSI, czyli Boîtier de Servitude Intelligent, to w zasadzie główny komputer pokładowy w Waszym Peugeot 206. To nie jest tylko prosty sterownik. To serce elektroniki samochodu, które integruje mnóstwo funkcji od sterowania oświetleniem, przez wycieraczki, aż po właśnie centralny zamek i odbiornik sygnału z pilota. Z tego powodu nie znajdziecie w tym modelu oddzielnego, "klasycznego" modułu odpowiedzialnego tylko za zamykanie drzwi. Wszystko jest skomasowane w jednym miejscu.

Peugeot 206 non-MUX vs MUX czy ma to znaczenie dla lokalizacji?

Kiedy rozmawiamy o Peugeotach 206, często pojawia się rozróżnienie na wersje przed i po liftingu, czyli non-MUX (instalacja starszego typu, do około 2001/2002 roku) i MUX (instalacja multipleksowa, po liftingu). Chociaż różnią się one architekturą elektryczną i liczbą funkcji sterowanych przez BSI, to w kwestii lokalizacji samego modułu komfortu, zasada jest ta sama. W obu przypadkach moduł BSI znajdziecie w podobnym miejscu pod kierownicą. Różnice mogą być widoczne w wyglądzie samego modułu i typach podłączanych do niego wtyczek, ale jego podstawowe położenie pozostaje niezmienione.

Gdzie dokładnie znajduje się moduł BSI w Peugeot 206?

Przygotowanie do poszukiwań: jakich narzędzi będziesz potrzebować?

Zanim zabierzecie się za poszukiwania, upewnijcie się, że macie pod ręką kilka podstawowych narzędzi. Najczęściej do demontażu plastikowej osłony pod kierownicą wystarczy zwykły śrubokręt krzyżakowy lub płaski, ewentualnie zestaw kluczy Torx, jeśli producent zastosował takie śruby. Nie są potrzebne żadne specjalistyczne przyrządy mechanika samochodowego.

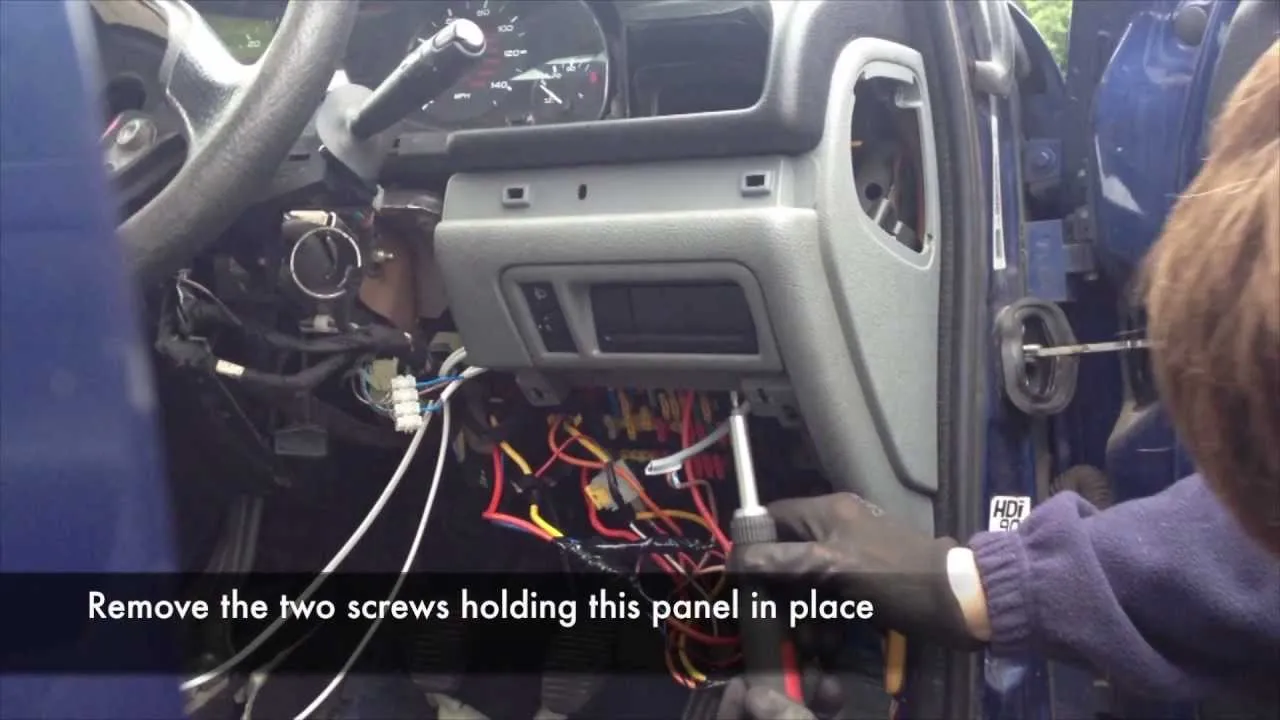

Demontaż osłony pod kierownicą droga do serca elektroniki

Oto jak krok po kroku uzyskać dostęp do modułu BSI:

1. Zlokalizujcie dolną osłonę deski rozdzielczej, znajdującą się nad nogami kierowcy. Zazwyczaj jest ona przymocowana kilkoma śrubami lub plastikowymi spinkami.
2. Ostrożnie odkręćcie lub podważcie spinki, aby poluzować osłonę. Czasami trzeba ją lekko pociągnąć w dół i do siebie.
3. Po odkręceniu wszystkich mocowań, delikatnie zdejmijcie osłonę. Uważajcie, aby nie uszkodzić żadnych przewodów, które mogą być do niej podłączone (np. od oświetlenia schowka czy gniazda zapalniczki).
4. Po zdjęciu osłony, powinniście zobaczyć moduł BSI, często w towarzystwie skrzynki bezpieczników kabinowych.

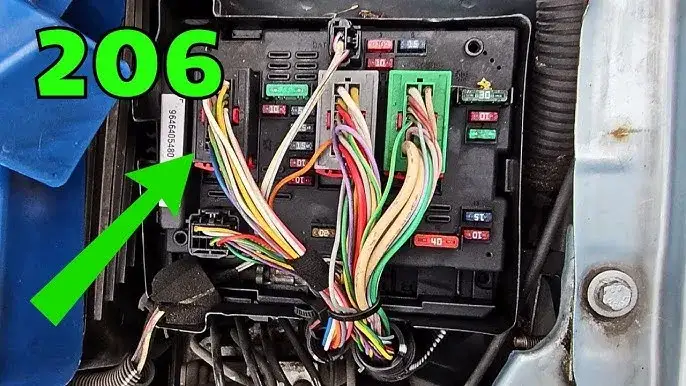

Jak wygląda moduł BSI? Cechy charakterystyczne, które pomogą go zidentyfikować

Moduł BSI ma charakterystyczny wygląd, który ułatwi Wam jego identyfikację:

• Jest to zazwyczaj czarna, prostokątna skrzynka.
• Posiada kilka dużych, kolorowych wtyczek (często niebieskie, zielone, szare, brązowe), które wchodzą z boku lub od góry.
• Często jest zintegrowany lub znajduje się tuż obok skrzynki z bezpiecznikami kabinowymi.
• Na jego obudowie znajdziecie etykiety z numerami seryjnymi oraz oznaczeniami producentów, takich jak Siemens, Valeo, Johnson Controls.

Zdjęcia i schematy: wizualny przewodnik po umiejscowieniu BSI w Peugeot 206

Wiem, że czasem słowa to za mało. Dlatego właśnie wizualna identyfikacja jest tak ważna. Mam nadzieję, że umieszczone w tym artykule zdjęcia i schematy pomogą Wam bezbłędnie zlokalizować moduł BSI w Waszym Peugeot 206. Zwróćcie uwagę na jego kształt i rozmieszczenie wtyczek to kluczowe wskazówki.

Centralny zamek nie działa czy to zawsze wina modułu BSI?

Najczęstsze objawy awarii modułu komfortu w kontekście centralnego zamka

Zanim zaczniecie panikować i myśleć o wymianie BSI, przyjrzyjmy się objawom, które mogą wskazywać na jego awarię w kontekście centralnego zamka:

• Brak reakcji na pilota: Mimo że bateria w pilocie jest sprawna, samochód nie reaguje na sygnał. Pamiętajcie, że odbiornik radiowy jest częścią BSI.
• Samoczynne zamykanie/otwieranie drzwi: Czasem drzwi potrafią same się otworzyć lub zamknąć, co jest oznaką problemów z komunikacją wewnątrz modułu.
• "Wariowanie" elektryki: Po zamknięciu samochodu i przejściu BSI w stan uśpienia, po kilku minutach mogą zacząć dziać się dziwne rzeczy z elektryką to znak, że moduł nie zasypia poprawnie.
• Uszkodzone przekaźniki: Wewnątrz BSI znajdują się przekaźniki sterujące różnymi funkcjami. Ich uszkodzenie może objawiać się problemami z centralnym zamkiem.

Zanim zaczniesz demontaż: sprawdź baterię w pilocie i bezpieczniki

Zanim przystąpicie do jakichkolwiek prac demontażowych, zawsze warto zacząć od najprostszych rzeczy. Po pierwsze, upewnijcie się, że bateria w pilocie jest na pewno sprawna. Czasem to najprostsze rozwiązanie problemu. Po drugie, sprawdźcie bezpieczniki w kabinie, które odpowiadają za centralny zamek. Ich przepalenie to również częsta przyczyna niedziałania systemu.

Problem z pilotem czy z całym systemem? Prosty test z użyciem kluczyka w zamku

Aby odróżnić problem z samym pilotem od awarii całego systemu centralnego zamka, wykonajcie prosty test. Spróbujcie zamknąć i otworzyć drzwi za pomocą kluczyka w zamku drzwi kierowcy. Jeśli centralny zamek działa poprawnie przy użyciu kluczyka, a nie działa z pilota, problem najprawdopodobniej leży po stronie pilota, odbiornika radiowego w BSI lub jego synchronizacji. Jeśli jednak centralny zamek nie działa nawet przy użyciu kluczyka, problem jest głębszy i dotyczy samego mechanizmu zamków lub modułu BSI.

Przeczytaj również: Renault Laguna 2: Gdzie jest UCH? Lokalizacja i naprawa zamka

Co zrobić po zlokalizowaniu modułu BSI? Naprawa i alternatywy

Wymiana BSI dlaczego to nie jest takie proste i co to jest "kodowanie"?

Wymiana modułu BSI w Peugeot 206 to nie jest proces typu "podłącz i działa". Nowy lub używany moduł musi zostać poprawnie skonfigurowany, czyli "zakodowany" do konkretnego samochodu. Proces ten wymaga użycia specjalistycznego oprogramowania diagnostycznego, takiego jak Peugeot Planet 2000 lub Diagbox. Podczas kodowania moduł BSI uczy się numeru VIN pojazdu, jest synchronizowany z immobilizerem i innymi systemami elektronicznymi samochodu. Bez tego nowy moduł nie będzie prawidłowo współpracował z autem, a centralny zamek może nadal nie działać.

Czy naprawa BSI jest możlizna? Kiedy warto to rozważyć?

W niektórych przypadkach naprawa modułu BSI jest możliwa. Jeśli problemem jest na przykład uszkodzony przekaźnik wewnątrz modułu, doświadczony elektronik samochodowy może być w stanie go wymienić. Warto rozważyć taką opcję, jeśli oryginalny moduł jest drogi, a samochód jest w dobrym stanie technicznym. Należy jednak pamiętać, że naprawa wymaga specjalistycznej wiedzy i sprzętu, a jej powodzenie nie zawsze jest gwarantowane.

Uniwersalny sterownik zamka jako tańsza alternatywa jak to działa?

Jeśli oryginalny moduł BSI jest uszkodzony i jego naprawa lub wymiana są zbyt kosztowne, istnieje popularna i często znacznie tańsza alternatywa: montaż uniwersalnego sterownika centralnego zamka. Jest to niezależne urządzenie, które zazwyczaj składa się z małej centralki i dwóch pilotów. Uniwersalny sterownik podłącza się do instalacji elektrycznej samochodu, przejmując funkcję sterowania centralnym zamkiem. W ten sposób można ominąć problem z oryginalnym modułem BSI, ciesząc się w pełni sprawnym zamykaniem i otwieraniem drzwi za pomocą pilota.
