Jak sprawdzić rozstaw śrub w feldze? Prosty poradnik krok po kroku

Wybór odpowiednich felg do samochodu to nie tylko kwestia estetyki, ale przede wszystkim bezpieczeństwa i prawidłowego funkcjonowania pojazdu. Jednym z kluczowych parametrów, na który musisz zwrócić uwagę, jest rozstaw śrub. Niewłaściwy dobór może prowadzić do poważnych problemów, a nawet zagrożeń na drodze. W tym artykule przeprowadzę Cię krok po kroku przez proces samodzielnego sprawdzania rozstawu śrub w feldze, abyś mógł dokonać świadomego wyboru.

Czym jest rozstaw śrub (PCD) i dlaczego nie możesz go ignorować?

Rozstaw śrub, oznaczany powszechnie jako PCD (Pitch Circle Diameter), to jeden z fundamentalnych parametrów każdej felgi. Określa on liczbę otworów montażowych oraz średnicę okręgu, na którym te otwory są rozmieszczone. Na przykład, zapis "5x112" informuje nas, że felga posiada 5 otworów montażowych, które znajdują się na okręgu o średnicy 112 milimetrów. Zrozumienie tego parametru jest absolutnie kluczowe dla bezpieczeństwa jazdy. Prawidłowy rozstaw śrub gwarantuje, że koło zostanie zamocowane centralnie i stabilnie na piaście pojazdu. Ignorowanie tego parametru może prowadzić do nieprawidłowego obciążenia elementów układu jezdnego, drgań, a w najgorszym wypadku do niekontrolowanej utraty koła podczas jazdy, co jest skrajnie niebezpieczne.

Co oznacza tajemniczy zapis "5x112"? Krótki przewodnik po terminologii

Zapis "5x112" to nie tylko ciąg cyfr i litery to klucz do dopasowania felgi do Twojego samochodu. Pierwsza cyfra, czyli "5", informuje nas o liczbie otworów montażowych. Druga liczba, "112", to średnica okręgu, na którym te otwory są rozmieszczone, podana w milimetrach. Na polskim rynku motoryzacyjnym spotkamy wiele popularnych rozstawów śrub, które często są charakterystyczne dla konkretnych marek lub grup producentów samochodów. Oto kilka przykładów:

• 4x100: Często spotykany w starszych modelach marek takich jak Opel, Volkswagen, Renault.
• 5x112: Standard dla wielu pojazdów z Grupy VAG (Audi, Volkswagen, Skoda, Seat) oraz Mercedesów.
• 5x108: Typowy dla samochodów marek Ford, Volvo, a także niektórych modeli Peugeot.
• 5x120: Rozstaw charakterystyczny głównie dla pojazdów marki BMW.
• 5x114.3: Często stosowany w autach azjatyckich producentów, takich jak Toyota, Honda, Hyundai czy Kia.
• 5x105: Spotykany w niektórych nowszych modelach Opla i Chevroleta.

Znajomość tych oznaczeń i przypisanie ich do konkretnych marek samochodów może znacznie ułatwić proces wyboru odpowiednich felg.

Konsekwencje montażu felg ze złym rozstawem od wibracji po utratę koła

Montaż felg z nieprawidłowym rozstawem śrub to prosta droga do problemów, które mogą mieć bardzo poważne konsekwencje. W najlepszym wypadku felga po prostu nie będzie pasować i nie uda się jej zamontować. Jednak w sytuacji, gdy różnica jest niewielka, a próba montażu zostanie podjęta, możemy narazić się na szereg niebezpieczeństw. Jedną z pierwszych oznak problemu mogą być wyczuwalne "bicia" koła podczas jazdy, które wynikają z niewłaściwego osadzenia felgi na piaście. Co gorsza, stałe obciążenie elementów montażowych szpilek lub śrub w nienaturalny sposób może prowadzić do ich stopniowego osłabienia, a nawet pęknięcia. W skrajnych i najbardziej niebezpiecznych przypadkach, niewłaściwie zamocowane koło może po prostu odpaść od pojazdu podczas jazdy, co niemal na pewno skończy się utratą panowania nad samochodem i poważnym wypadkiem. Dlatego tak ważne jest, aby rozstaw śrub był zawsze idealnie dopasowany.

Jakie narzędzia będą Ci potrzebne do pomiaru rozstawu śrub?

Suwmiarka Twój najlepszy przyjaciel w mierzeniu felg

Jeśli chcesz mieć pewność co do wymiarów felgi, suwmiarka jest absolutnie niezbędnym narzędziem. To precyzyjne narzędzie pomiarowe, które pozwala na dokładne określenie odległości z dokładnością do dziesiątych lub setnych części milimetra. W kontekście pomiaru rozstawu śrub, suwmiarka zapewnia wiarygodność wyników, co jest kluczowe dla prawidłowego doboru felg. Jej uniwersalność sprawia, że przyda się nie tylko przy felgach, ale także w wielu innych pracach warsztatowych czy domowych.

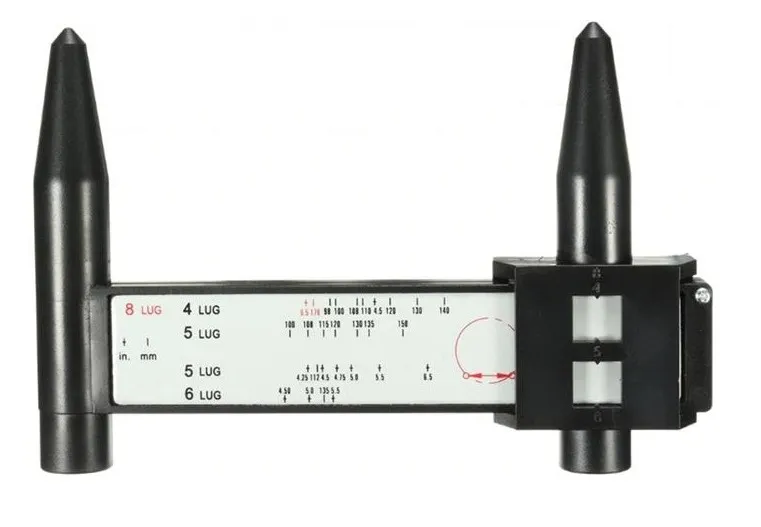

Specjalistyczny miernik do rozstawu śrub czy warto w niego inwestować?

Na rynku dostępne są również specjalistyczne mierniki przeznaczone do pomiaru rozstawu śrub w felgach. Zazwyczaj są to suwmiarki z dodatkowymi bolcami lub specjalnymi szczękami, które ułatwiają precyzyjne osadzenie narzędzia w otworach montażowych. Jeśli zajmujesz się mechaniką samochodową zawodowo lub często dokonujesz pomiarów felg, taki specjalistyczny przyrząd może być dobrą inwestycją, która usprawni pracę. Dla domowego użytkownika, który potrzebuje zmierzyć rozstaw śrub sporadycznie, standardowa suwmiarka będzie w zupełności wystarczająca.

Domowe sposoby kiedy linijka i kartka papieru mogą (warunkowo) pomóc?

Muszę od razu zaznaczyć wszelkie "domowe sposoby" polegające na mierzeniu rozstawu śrub za pomocą zwykłej linijki, miarki krawieckiej czy nawet sznurka i kartki papieru są obarczone ogromnym ryzykiem błędu. Te narzędzia po prostu nie zapewniają wystarczającej precyzji. Nawet niewielkie niedokładności w pomiarze, rzędu milimetra czy dwóch, mogą skutkować zakupem felg, które nie będą pasować do Twojego samochodu. Dlatego stanowczo odradzam stosowanie takich metod. Aby mieć pewność, że felgi będą idealnie dopasowane, używaj wyłącznie precyzyjnych narzędzi, takich jak suwmiarka.

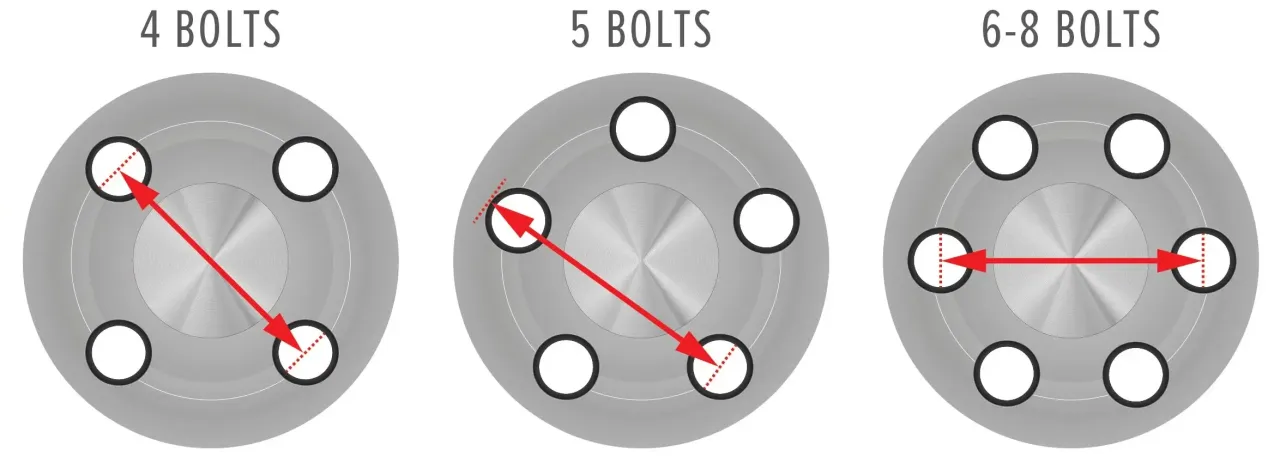

Pomiar rozstawu śrub w felgach z parzystą liczbą otworów (4, 6, 8)

Metoda "od środka do środka" najszybszy sposób na dokładny wynik

Pomiar rozstawu śrub w felgach z parzystą liczbą otworów, czyli najczęściej z 4 lub 6 otworami, jest stosunkowo prosty i szybki. Metoda polega na zmierzeniu odległości między środkami dwóch otworów montażowych, które leżą naprzeciwko siebie. Oto jak to zrobić krok po kroku:

1. Zlokalizuj na feldze dwa otwory montażowe, które znajdują się dokładnie po przeciwnych stronach okręgu.
2. Za pomocą suwmiarki precyzyjnie zmierz odległość pomiędzy środkami tych dwóch otworów. Upewnij się, że końcówki suwmiarki są dokładnie osadzone w geometrycznych środkach otworów.
3. Wynik pomiaru, który uzyskasz w milimetrach, jest bezpośrednio drugim członem oznaczenia PCD. Na przykład, jeśli zmierzysz 100 mm, oznacza to rozstaw 4x100.

Ta metoda jest prosta, intuicyjna i daje bardzo dokładne wyniki, pod warunkiem, że używasz precyzyjnego narzędzia.

Jak precyzyjnie określić środek otworu montażowego?

Kluczem do dokładnego pomiaru jest precyzyjne umieszczenie końcówek suwmiarki w środkach otworów montażowych. Można to zrobić na kilka sposobów. Najczęściej wystarczy wizualna ocena, aby znaleźć geometryczny środek otworu. Jeśli otwory są większe, można zmierzyć ich średnicę, a następnie podzielić ją przez dwa, aby dokładnie określić promień i tym samym środek. Ważne jest, aby końcówki suwmiarki były ustawione prostopadle do płaszczyzny felgi i opierały się stabilnie na krawędziach otworu, celując w jego środek. Dbałość o szczegóły na tym etapie gwarantuje wiarygodność całego pomiaru.

Praktyczny przykład: Mierzymy rozstaw 4x100 w popularnej feldze

Wyobraźmy sobie, że mamy felgę z czterema otworami montażowymi i chcemy sprawdzić, czy ma ona rozstaw 4x100. Oto jak to zrobić, krok po kroku:

1. Weź felgę i połóż ją na płaskiej powierzchni.
2. Wybierz dwa otwory montażowe, które są naprzeciwko siebie.
3. Ustaw końcówki swojej suwmiarki dokładnie w środkach tych dwóch wybranych otworów.
4. Odczytaj wynik z podziałki suwmiarki. Jeśli wszystko zostało wykonane precyzyjnie, odczyt powinien wynosić około 100 milimetrów.
5. Potwierdź, że rozstaw śrub tej felgi to faktycznie 4x100.

Jak prawidłowo zmierzyć rozstaw śrub w feldze z 5 otworami?

Dlaczego pomiar felgi 5-otworowej jest bardziej skomplikowany?

Pomiar rozstawu śrub w felgach z pięcioma otworami montażowymi jest nieco bardziej skomplikowany niż w przypadku felg z parzystą liczbą otworów. Głównym powodem jest brak bezpośrednio przeciwległych otworów. Oznacza to, że nie możemy po prostu zmierzyć odległości między dwoma otworami, które leżą idealnie naprzeciwko siebie, ponieważ takie nie istnieją. Wymaga to zastosowania nieco bardziej złożonych metod pomiarowych lub specjalnych wzorów.

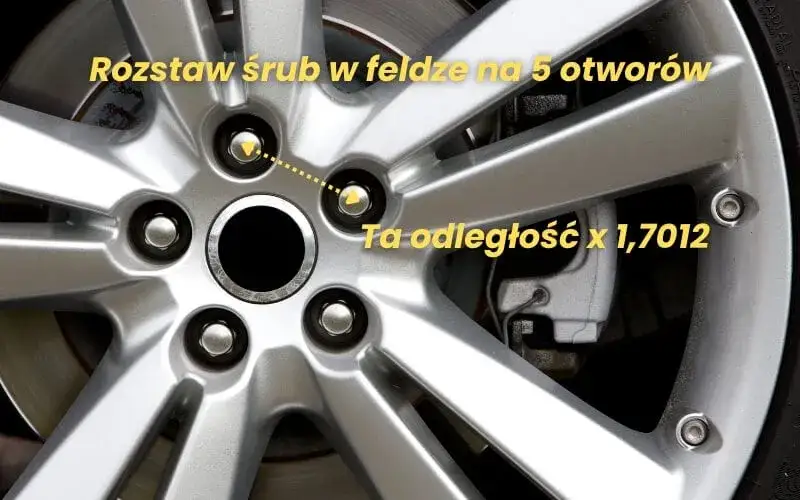

Metoda nr 1: Wykorzystanie specjalnego wzoru i suwmiarki

1. Za pomocą suwmiarki zmierz odległość (oznaczmy ją jako 'B') między środkami dwóch sąsiednich otworów montażowych. Postaraj się umieścić końcówki suwmiarki jak najdokładniej w geometrycznych środkach tych otworów.
2. Uzyskany wynik pomiaru (w milimetrach) pomnóż przez specjalny współczynnik, który dla felg z 5 otworami wynosi 1,7012.
3. Otrzymany wynik to średnica okręgu PCD, czyli rozstaw śrub.

Wzór wygląda następująco: PCD = B * 1,7012. Ta metoda jest dokładna, jeśli pomiar 'B' zostanie wykonany precyzyjnie.

Metoda nr 2: Pomiar z uwzględnieniem otworu centralnego (CB)

Istnieje również alternatywna metoda pomiaru rozstawu śrub w felgach 5-otworowych, która wykorzystuje otwór centralny (tzw. CB - Center Bore) jako punkt odniesienia. Oto jak ją wykonać:

1. Zmierz odległość od krawędzi otworu centralnego (oznaczmy ją jako 'A') do środka dowolnego otworu montażowego (oznaczmy ją jako 'C'). Użyj do tego suwmiarki, przykładając ją dokładnie do krawędzi otworu centralnego i celując w środek otworu montażowego.
2. Zastosuj następujący wzór: PCD = 2 * C + A.

Ta metoda również wymaga precyzyjnego pomiaru suwmiarką, zarówno odległości 'C', jak i 'A'. Wybór metody zależy od tego, która jest dla Ciebie wygodniejsza i daje bardziej powtarzalne wyniki.

Praktyczny przykład: Obliczamy popularny rozstaw 5x112

Przyjrzyjmy się praktycznemu zastosowaniu jednej z metod do obliczenia popularnego rozstawu 5x112. Użyjemy Metody nr 1, która polega na pomiarze odległości między sąsiednimi otworami.

1. Załóżmy, że za pomocą suwmiarki zmierzyłeś odległość 'B' między środkami dwóch sąsiednich otworów montażowych w feldze 5-otworowej i uzyskałeś wynik 65,8 mm.
2. Teraz mnożymy ten wynik przez współczynnik 1,7012: 65,8 mm * 1,7012.
3. Po wykonaniu mnożenia otrzymujemy wynik około 112 mm.
4. Ponieważ uzyskany wynik jest bliski 112 mm, możemy z dużym prawdopodobieństwem stwierdzić, że rozstaw śrub tej felgi to 5x112.

Gdzie szukać gotowej odpowiedzi? Sprawdź oznaczenia fabryczne na feldze

Jakie informacje kryje wewnętrzna strona felgi?

Zanim zaczniesz mierzyć, warto wiedzieć, że producenci felg często umieszczają wszystkie kluczowe parametry bezpośrednio na samej feldze. To najprostszy i najpewniejszy sposób na uzyskanie informacji o rozstawie śrub, szerokości, średnicy, odsadzeniu (ET) czy średnicy otworu centralnego. Najczęściej wszystkie te dane znajdziesz wybite lub wtopione w odlew po wewnętrznej stronie felgi, tam gdzie nie są widoczne po zamontowaniu koła.

Typowe lokalizacje oznaczeń na co zwrócić uwagę?

Szukając oznaczeń na feldze, warto dokładnie przyjrzeć się kilku kluczowym miejscom. Najczęściej informacje te znajdują się:

• Na wewnętrznej stronie jednego z ramion felgi.
• W okolicy otworu centralnego (piasty).
• Czasami mogą być wybite na rancie felgi.

Producenci stosują różne oznaczenia, ale zazwyczaj są one czytelne i umieszczone w miejscach, które nie ulegają szybkiemu zużyciu. Dokładne obejrzenie całej wewnętrznej powierzchni felgi z pewnością pozwoli Ci odnaleźć potrzebne dane.

Odczytywanie parametrów felgi jak profesjonalista (PCD, ET, J, CB)

Oprócz rozstawu śrub (PCD), na feldze znajdziesz również inne, równie ważne parametry, które są niezbędne do prawidłowego doboru kół do Twojego samochodu:

• PCD (Pitch Circle Diameter): Jak już wiemy, jest to rozstaw śrub, np. 5x112.
• ET (Einpresstiefe): Oznacza odsadzenie felgi, czyli odległość między płaszczyzną montażu felgi a jej geometrycznym środkiem. Jest kluczowe dla zachowania odpowiedniej linii koła i uniknięcia ocierania o elementy zawieszenia lub błotniki.
• J (Szerokość felgi): Podaje szerokość felgi w calach. Jest to ważny parametr, który musi być dopasowany do szerokości opony.
• CB (Center Bore): Jest to średnica otworu centrującego w feldze, który dopasowuje się do średnicy piasty w samochodzie.

Najczęstsze pułapki i błędy jak ich uniknąć?

Błąd nr 1: Mierzenie od krawędzi zamiast od środka otworu

To jeden z najczęstszych i najbardziej fundamentalnych błędów popełnianych podczas pomiaru rozstawu śrub. Polega on na mierzeniu odległości między zewnętrznymi krawędziami otworów montażowych, zamiast od ich geometrycznych środków. Prowadzi to do znacząco zaniżonych wyników, które są całkowicie bezużyteczne przy doborze felg. Aby tego uniknąć, zawsze staraj się precyzyjnie umieścić końcówki suwmiarki w środkach otworów, nawet jeśli wymaga to chwili więcej uwagi.

Błąd nr 2: Używanie nieprecyzyjnych narzędzi pomiarowych

Jak już wielokrotnie podkreślałem, precyzja jest kluczowa. Stosowanie do pomiaru zwykłej linijki, taśmy mierniczej czy nawet miarki krawieckiej jest przepisem na błąd. Te narzędzia nie są stworzone do tak dokładnych pomiarów i łatwo o niedokładności, które mogą skutkować zakupem niepasujących felg. Zawsze używaj suwmiarki to niewielka inwestycja, która pozwoli Ci uniknąć wielu problemów i potencjalnych kosztów związanych z błędnym doborem.

Błąd nr 3: Mylenie metod pomiaru dla różnej liczby otworów

Kolejnym częstym błędem jest stosowanie tej samej metody pomiaru dla felg z parzystą i nieparzystą liczbą otworów. Jak widzieliśmy, metody te się różnią. Pomiar felgi 5-otworowej metodą "od środka do środka" dla otworów naprzeciwległych (które nie istnieją) lub próba zastosowania prostego wzoru dla felgi 4-otworowej na feldze 5-otworowej doprowadzi do błędnych wyników. Zawsze upewnij się, że stosujesz odpowiednią metodę pomiarową do liczby otworów w feldze, którą mierzysz.

Przeczytaj również: Audi A6 C6: Jakie felgi 16 cali? Poradnik i parametry

Czy istnieją rozwiązania awaryjne? Śruby pływające

Czym są śruby pływające i jak działają?

Kiedy można je bezpiecznie zastosować, a kiedy to zły pomysł?

Śruby pływające są rozwiązaniem awaryjnym i powinny być stosowane z dużą ostrożnością. Mogą być bezpiecznie używane tylko wtedy, gdy różnica w rozstawie śrub jest bardzo niewielka, zazwyczaj nie większa niż 2 milimetry. Na przykład, jeśli felga ma rozstaw 5x112, a piasta samochodu 5x110, śruby pływające mogą pomóc w montażu. Jednakże, nie jest to uniwersalne rozwiązanie i nie powinno być stosowane do większych korekt. W przypadku większych różnic, stosowanie śrub pływających jest niebezpieczne.

Ograniczenia i ryzyko związane z używaniem śrub korygujących

Należy pamiętać, że śruby pływające mają swoje ograniczenia i niosą ze sobą pewne ryzyko. Przede wszystkim, nie zapewniają one tak stabilnego i bezpiecznego połączenia, jak śruby o idealnie dopasowanym rozstawie. Ruchoma podkładka może ulec poluzowaniu, zwłaszcza przy intensywnej eksploatacji pojazdu, na nierównościach czy podczas dynamicznej jazdy. W skrajnych przypadkach może to prowadzić do uszkodzenia gwintów lub nawet utraty koła. Dlatego zawsze priorytetem powinno być znalezienie felg o idealnie dopasowanym rozstawie śrub do Twojego samochodu. Śruby pływające traktuj jako ostateczność, a nie standardowe rozwiązanie.
